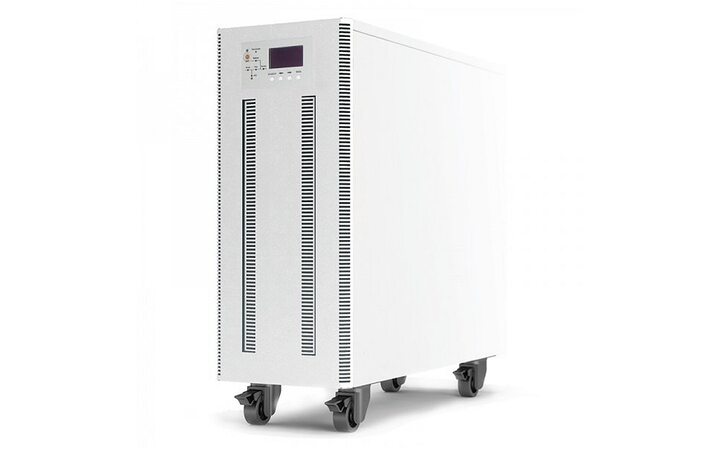

Штиль ST33020S
- Производитель: Штиль
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Возможность параллельного подключения до 6-ти блоков ИБП ST33020S позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 120 кВА и более бережно относиться к бюджету на этапе первой закупки.
ST33020S – это онлайн ИБП с двойным преобразованием энергии, благодаря которому устройство обеспечивает:
Установка и подключение
ST33020S рассчитан на эксплуатацию внутри помещений и предназначен для установки на любой ровной горизонтальной поверхности на поворотные колесики. Подключение нагрузки и входной сети выполняется через клеммные колодки.
Автономная работа
Для автономного питания ИБП имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство.
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.
На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.
Защита
ST33020S оснащен современной многоуровневой системой защиты от:
Электронный байпас служит для автоматического и бесперебойного перевода электропитания нагрузки на сеть при выходе устройства из строя или его перегрузке. Также ИБП оснащен техническим байпасом, который позволяет производить сервисное обслуживания ИБП без прерывания питания нагрузки.
Средства мониторинга
ST33020S имеет различные коммуникационные интерфейсы для дистанционного контроля и управления. Для этого предусмотрены порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.
Также к ИБП дополнительно можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS /SSH / Megatec). Обращаем ваше внимание на то, что данная плата не входит в стандартную комплектацию и приобретаются отдельно.
Контроль работы ИБП после установки платы отслеживается в веб-браузере или с помощью специального ПО: Shut Down Manager или Shtyl Device Manager (SDM).
Превосходные технические характеристики
Функциональность
Высокая надежность
Энергоэффективность
Особенности трёхфазных ИБП
Комплектация:
- ИБП переменного тока ST33020S - 1 шт.
- Встроенные аккумуляторные батареи (12 В, 9 Ач) - 40 шт.
- Кабель последовательного интерфейса RS-232 1 м - 1 шт.
- Руководство по эксплуатации - 1 шт.
Общие
- Полная мощность, кВА: 20
- Активная мощность, кВт: 18
- Форм-фактор: напольный
- Топология: on-line (с двойным преобразованием)
- Страна производитель: Россия
Входные характеристики
- Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
- Совместимость с генератором: да
- Номинальное входное напряжение, В: 380/400/415
- Рабочий диапазон входного напряжения, В: 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
- Предельный диапазон входного напряжения, В: 228-478
- Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +10, +15, +20, +25 (значение по умолчанию: +15)
- Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -10, -15, -20, -30, -40 (значение по умолчанию: -20)
- Номинальная входная частота, Гц: 50/60
- Допустимый диапазон входной частоты, Гц: 40-70
- Входной коэффициент мощности: 0,99
- Максимальный входной ток одной фазы, А: 35
- Плавный пуск: да
Выходные характеристики
- Тип выходного напряжения: трехфазное
- Номинальное выходное напряжение, В: 380/400/415 (трехфазное с общей нейтралью)
- Точность стабилизации выходного напряжения, %: 1,5 (0100% несбалансированная нагрузка)
- Форма выходного напряжения: чистая синусоида
- Выходной коэффициент мощности: 0,9
- Номинальная выходная частота, Гц: 50/60
- Точность стабилизации выходной частоты, %: 0,1
- Максимальный выходной ток одной фазы, А: 30
- Коэффициент нелинейных искажений выходного напряжения, %: <,1 при линейной нагрузке, <,6 при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (при работе в режиме on-line или от батарей): 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
- КПД в режиме работы от электросети, %: 99
- КПД в режиме on-line, %: 95
- КПД в автономном режиме, %: 95
- Переходная характеристика: <,5% для ступенчатой нагрузки (20%-80%-20%)
- Время восстановления после переходного процесса: <,30 мс для ступенчатой нагрузки (0%-100%-0%)
- Время переключения в автономный режим из режима on-line, мс: 0
- Время переключения в автономный режим из режима ECO, мс: переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
- Наличие встроенных батарей: да
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 480 (240), диапазон одного плеча: 198~288
- Напряжение буферного заряда АБ, В/эл: 2,25 (диапазон выбора: 2,2-2,35)
- Напряжение выравнивания заряда АБ, В/эл: 2,4 (диапазон выбора: 2,3-2,45)
- Конечное напряжение разряда АБ, В/эл: 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
- Термокомпенсация заряда АБ: настраивается в пределах от 0 до 5 мВ/0С/эл
- Номинальная мощность заряда встроенного ЗУ: 10% от мощности ИБП (диапазон выбора: 1-20%)
- Номинальный ток по цепи АБ, А: 40
- Количество встроенных АБ 12В, шт.: 40
- Емкость встроенных АБ, Ач: 9
- Емкость внешних АБ, Ач: зависит от требуемого времени автономной работы
- Время заряда встроенных АБ, ч: не более 8 (до 90% емкости)
- Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
- Холодный старт: опция
- Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
- ЖК-дисплей: окно информации о системе, окно меню и текущей команды, окно событий
- Светодиодный дисплей: индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
- Функциональные клавиши: возврат, влево, вправо, ввод, EPO
- RS-232: да
- Ethernet: опция
- RS-485: да
- Сухие контакты: да
- Параллельная работа: до 6 шт. (опция)
- Интерфейс работы с ДГУ: да
Подключение
- Входная сеть: болты M6
- Нагрузка (выходные разъёмы): болты M6
- Завод кабелей: снизу
- Расстояние от задней стенки до стены или другого оборудования не менее, мм: 300
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, С: от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
- Диапазон температуры хранения, С: от -40 до +70
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Уровень шума (на расстоянии 1 м), дБ: 58 - при нагрузке 100%, 55 - при нагрузке 45%
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Рабочая высота, м: до 3000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Импульсное перенапряжение по входу, кВ: не более 2 длительностью не более 50 мс
- Срок службы, лет: не менее 12
- Наработка на отказ, ч: не менее 100000
- Гарантийный срок, мес: 24
Механические характеристики
- Габаритные размеры ВхШхГ (без упаковки), мм: 1326х350х758
- Масса, кг: 169
- Цвет корпуса: серый
