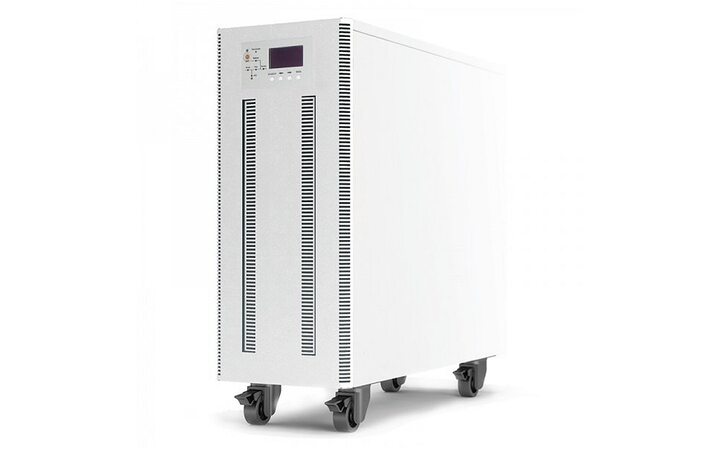

Штиль ST33040
Код товара: 74084
Предзаказ
0
Цену
уточняйте
Предзаказ
- Производитель: Штиль
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Трехфазный ИБП ST33040 является оптимальным решением по обеспечению бесперебойной работы и защиты электропитания от перепадов сетевого напряжения критически важного трехфазного и однофазного оборудования суммарной мощностью до 40 кВА /36 кВт, например:
телекоммуникационного оборудования и систем связи, IT-оборудования, звукового оборудования Hi-Tech, телевизионной техники, оборудования торговли и сферы развлечений.
Возможность параллельного подключения до 6-ти блоков ИБП ST33040 позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 240 кВА и более бережно относиться к бюджету на этапе первой закупки.
ST33040 – это ИБП топологии онлайн с технологией двойного преобразования, за счет чего устройство обеспечивает:
работу в широком диапазоне сетевого напряжения (228-478 В) без перехода на питание от батарей, мгновенный и безразрывный перевод питания нагрузки на АКБ при пропадании сетевого напряжения, постоянное питание нагрузки напряжением синусоидальной формы и высокой точности (±1,5%), максимальную защиту нагрузки от негативных воздействий электросети, полную независимость выходных характеристик напряжения от состояния сети.
Установка и подключение
ST33040 устанавливается на любой ровной горизонтальной поверхности на поворотные колесики. Электропитание ИБП и подключение нагрузки производится через клеммные колодки, расположенные на задней панели устройства.
Автономная работа
Специальный разъем для внешних АКБ и зарядное устройство позволяют обеспечить автономную работу нагрузки на необходимое время. Ток зарядного устройства устанавливается в диапазоне от 1 до 20% от мощности ИБП. Для правильного подбора внешних АКБ обращайтесь к специалистам завода ГК «Штиль».
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.
На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.
Защита
ST33040 оснащен многоуровневой системой защиты от:
перегрузки и короткого замыкания, внутреннего перегрева, высокочастотных сетевых помех и импульсных перенапряжений, переходных процессов при коммутации и нелинейных искажений, «глубокого» разряда батарей.
ИБП имеет два вида байпаса: электронный байпас – для бесперебойного автоперевода питания нагрузки на сеть при выходе ИБП из строя или его перегрузке, технический байпас – для выполнения сервисного обслуживания ИБП без прерывания электроснабжения нагрузки.
Средства мониторинга
Функционал ST33040 предполагает дистанционный контроль и управление устройством. Для этого на тыльной стороне ИБП размещены порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.
Дополнительно к ИБП можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS/SSH). Обращаем ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.
После установки платы работа ИБП легко контролируется в веб-браузере или с помощью специального ПО: Shut Down Manager или Shtyl Device Manager.
Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология), идеальное синусоидальное выходное напряжение, работа в широком диапазоне входного напряжения (228-478 В) без перехода на АБ, высокая точность стабилизации напряжения – ±1,5%, выходной коэффициент мощности – 0,9, входной коэффициент мощности – 0,99, малый коэффициент нелинейных искажений тока – до 1% при линейной нагрузке.
Функциональность
плавный пуск, резервное питание за счёт внешних АБ, совместимость в работе с генераторами, функция «холодного» старта (запуск при отсутствии питающего напряжения), встроенный технический и автоматический байпас, широкие возможности локального/удаленного мониторинга и управления, параллельное подключение до 6-ти блоков ИБП, большой выбор дополнительных аксессуаров.
Высокая надежность
многоуровневая электронная система защиты, автоматический перезапуск при восстановлении после аварий, полный набор функций контроля батарей, самодиагностика при запуске и во время работы, высокая перегрузочная способность (особенно важно при работе с двигателями), срок службы – не менее 12 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения), КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас, охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Особенности трёхфазных ИБП
Комплектация:
Возможность параллельного подключения до 6-ти блоков ИБП ST33040 позволяет поэтапно, по мере увеличения количества потребителей наращивать выходную мощность системы бесперебойного питания до 240 кВА и более бережно относиться к бюджету на этапе первой закупки.
ST33040 – это ИБП топологии онлайн с технологией двойного преобразования, за счет чего устройство обеспечивает:
Установка и подключение
ST33040 устанавливается на любой ровной горизонтальной поверхности на поворотные колесики. Электропитание ИБП и подключение нагрузки производится через клеммные колодки, расположенные на задней панели устройства.
Автономная работа
Специальный разъем для внешних АКБ и зарядное устройство позволяют обеспечить автономную работу нагрузки на необходимое время. Ток зарядного устройства устанавливается в диапазоне от 1 до 20% от мощности ИБП. Для правильного подбора внешних АКБ обращайтесь к специалистам завода ГК «Штиль».
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, мнемоническую схему пути тока, светодиодные индикаторы и кнопки управления.
На ЖК-дисплее прибора отображается значение напряжения на входе и выходе, его частота, полная, активная и реактивная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, оставшееся время работы от АКБ, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора, выхода.
Защита
ST33040 оснащен многоуровневой системой защиты от:
ИБП имеет два вида байпаса: электронный байпас – для бесперебойного автоперевода питания нагрузки на сеть при выходе ИБП из строя или его перегрузке, технический байпас – для выполнения сервисного обслуживания ИБП без прерывания электроснабжения нагрузки.
Средства мониторинга
Функционал ST33040 предполагает дистанционный контроль и управление устройством. Для этого на тыльной стороне ИБП размещены порты USB, RS-232, RS-485 (протоколы Modbus RTU и Modbus ASCII) и «сухие» контакты.
Дополнительно к ИБП можно подключить плату расширения с интерфейсом Ethernet (протоколы SNMP/HTTP/HTTPS/SSH). Обращаем ваше внимание на то, что данная плата расширения не входит в стандартную комплектацию и приобретается отдельно.
После установки платы работа ИБП легко контролируется в веб-браузере или с помощью специального ПО: Shut Down Manager или Shtyl Device Manager.
Превосходные технические характеристики
Функциональность
Высокая надежность
Энергоэффективность
Особенности трёхфазных ИБП
Комплектация:
- ИБП переменного тока ST33040 - 1 шт.
- Кабель последовательного интерфейса RS-232 1 м - 1 шт.
- Руководство по эксплуатации - 1 шт.
Характеристики
Выходная мощность, ВА
40000
Класс защиты (IP)
IP20
Параметры
Выходная мощность, Вт
36000
Корпус
Металл
- Полная мощность, кВА: 40
- Активная мощность, кВт: 36
- Форм-фактор: напольный
- Топология: on-line (с двойным преобразованием)
- Страна производитель: Россия
Входные характеристики
- Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
- Совместимость с генератором: да
- Номинальное входное напряжение, В: 380/400/415
- Рабочий диапазон входного напряжения, В: 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
- Предельный диапазон входного напряжения, В: 228-478
- Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +10, +15, +20, +25 (значение по умолчанию: +15)
- Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -10, -15, -20, -30, -40 (значение по умолчанию: -20)
- Номинальная входная частота, Гц: 50/60
- Допустимый диапазон входной частоты, Гц: 40-70
- Входной коэффициент мощности: 0,99
- Максимальный входной ток одной фазы, А: 70
- Плавный пуск: да
Выходные характеристики
- Тип выходного напряжения: трехфазное
- Номинальное выходное напряжение, В: 380/400/415 (трехфазное с общей нейтралью)
- Точность стабилизации выходного напряжения, %: ±1,5 (0…100% несбалансированная нагрузка)
- Форма выходного напряжения: чистая синусоида
- Выходной коэффициент мощности: 0,9
- Номинальная выходная частота, Гц: 50/60
- Точность стабилизации выходной частоты, %: ±0,1
- Максимальный выходной ток одной фазы, А: 60
- Коэффициент нелинейных искажений выходного напряжения, %: <1 при='' линейной='' нагрузке,=''><6 при='' нелинейной='' нагрузке=''>
- Крест-фактор: 3:1
- Перегрузочная способность (при работе в режиме on-line или от батарей): 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
- КПД в режиме работы от электросети, %: 99
- КПД в режиме on-line, %: 95
- КПД в автономном режиме, %: 95
- Переходная характеристика: <5% для='' ступенчатой='' нагрузки='' (20%-80%-20%)=''>
- Время восстановления после переходного процесса: <30 мс='' для='' ступенчатой='' нагрузки='' (0%-100%-0%)=''>
- Время переключения в автономный режим из режима on-line, мс: 0
- Время переключения в автономный режим из режима ECO, мс: переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
- Наличие встроенных батарей: нет
- Поддержка подключения внешних АБ: да
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 480 (±240), диапазон одного плеча: 198~288
- Напряжение буферного заряда АБ, В/эл: 2,25 (диапазон выбора: 2,2-2,35)
- Напряжение выравнивания заряда АБ, В/эл: 2,4 (диапазон выбора: 2,3-2,45)
- Конечное напряжение разряда АБ, В/эл: 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
- Термокомпенсация заряда АБ: настраивается в пределах от 0 до 5 мВ/0С/эл
- Номинальная мощность заряда встроенного ЗУ: 10% от мощности ИБП (диапазон выбора: 1-20%)
- Номинальный ток по цепи АБ, А: 80
- Количество внешних АБ 12В, шт.: 40
- Емкость внешних АБ, Ач: зависит от требуемого времени автономной работы
- Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
- Холодный старт: опция
- Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
- ЖК-дисплей: окно информации о системе, окно меню и текущей команды, окно событий
- Светодиодный дисплей: индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
- Функциональные клавиши: возврат, влево, вправо, ввод, EPO
- RS-232: да
- Ethernet: опция
- RS-485: да
- «Сухие» контакты: да
- Параллельная работа: до 6 шт. (опция)
- Интерфейс работы с ДГУ: да
Подключение
- Входная сеть: шины
- Нагрузка (выходные разъёмы): шины
- Завод кабелей: снизу
- Расстояние от задней стенки до стены или другого оборудования не менее, мм: 300
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, °С: от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
- Диапазон температуры хранения, °С: от -40 до +70
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Уровень шума (на расстоянии 1 м), дБ: 65 - при нагрузке 100%, 62 - при нагрузке 45%
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Рабочая высота, м: до 3000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Импульсное перенапряжение по входу, кВ: не более 2 длительностью не более 50 мс
- Срок службы, лет: не менее 12
- Наработка на отказ, ч: не менее 100000
- Гарантийный срок, мес: 24
Механические характеристики
- Габаритные размеры ВхШхГ (без упаковки), мм: 767х250х891
- Масса, кг: 61
- Цвет корпуса: серый
