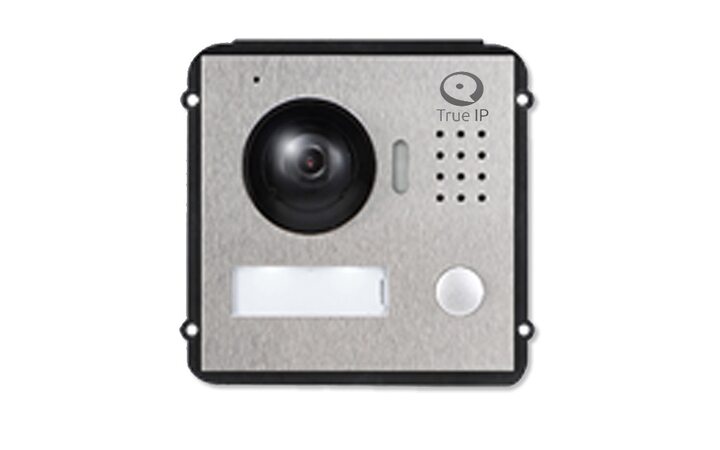

True IP TI-2308M/M

Главный модуль True IP TI-2308M/M - главный модуль вызывной панели модульной конструкции из нержавеющей стали. Позволяет подобрать необходимый вариант домофона путем комбинации главного модуля TI-2308M/M c модулями: клавиатуры, считывателя Mifare, считывателя отпечатка пальцев, однокнопочного, трёхкнопочного, пятикнопочного и модуля заглушки в котором можно разместить дополнительную информацию. Совместимость с АТС на базе Asterisk.

Функции

• Совместимость с АТС на базе Asterisk
• Основной поток 720Р, доп. поток 0,4 Мп - до 4-х соединений
• Двухсторонняя аудиосвязь
• Звуковое сопровождение действий на русском языке
• Подключение датчика двери WEB интерфейс
• Удаленное управление
• Вызов на мобильные
• Устройства Android или iOS
• Работа без монитора
• Датчик вандализма




  IP вызывные панели модульные (SIP) серия 2308




  Модульная антивандальная IP вызывная панель оснащена видеокамерой 1,3Мп, LED подсветкой, разъемами для подключения коннекторов RJ-45 и RS485, датчиком вандализма и реле управления замком с возможностью подключения дополнительного реле. К клеммной колодке подключается DC12V, кнопка выхода, датчики состояния двери. Состоит из основного модуля, модуля клавиатуры, mifare считывателя (память 10000 карт), считывателя отпечатка пальцев и трёхкнопочного. Позволяет собрать нужную модификацию вызывной панели. Позволяет совершать аудио и видео вызовы на совместимые мониторы, пульт консьержа, ПК, мобильные устройства или SIP телефон. Панель поддерживает TCP/IP, SIP, RTSP, DTMF. Видеокамера, встроенная в панель, имеет механическую регулировку угла установки и может использоваться как обычная IP камера. Поддерживается интеграции в SIP АТС, IP СВН, СКУД, Умный дом. Возможна работа без абонентского монитора. Панель обладает множеством функций и настроек и может использоваться как SIP сервер или в клиентском режиме. Главный и дополнительные модули крепятся в рамку TI-MP 2M/3M. Собранная конструкция устанавливается методом врезного монтажа в бокс TI-Box 2M/ 3M или накладного - в кожух TI-Vizor 2M/3M.

  Стандартно изготавливаются рамки, кожухи и боксы на 2 или 3 модуля. Возможно изготовление аксессуаров для монтажа на большее количество модулей.

  Применение:

  Организация контроля доступа на территорию частных домов, офисов, коттеджных поселков, офисных зданий или жилых комплексов через звонок абоненту/консьержу, по коду, бесконтактной карте/брелоку или отпечатку пальца. Передача аудио или видеовызова абоненту/группе абонентов. Передача видеосигнала в систему видеонаблюдения для записи и последующей аналитики. Передача сигнала о состоянии двери - открыта/ закрыта. Передача управляющего сигнала на два исполнительных устройства. Открытие двери после нажатия кнопки выход.

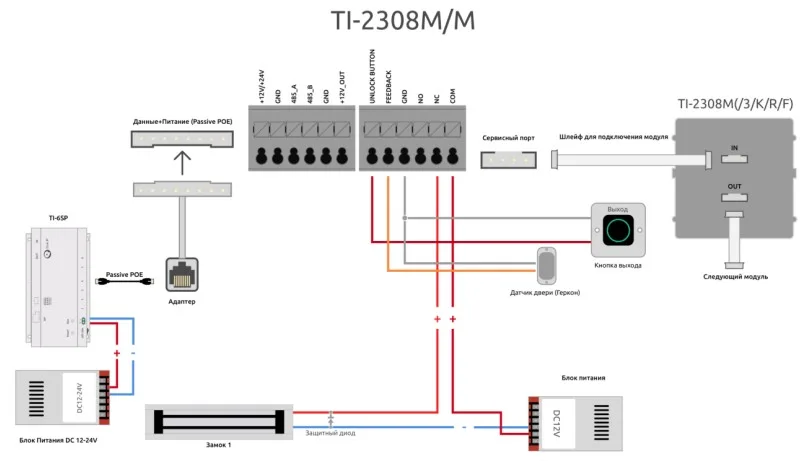

  Схема подключения с использованием TI-6SP (1 проход)

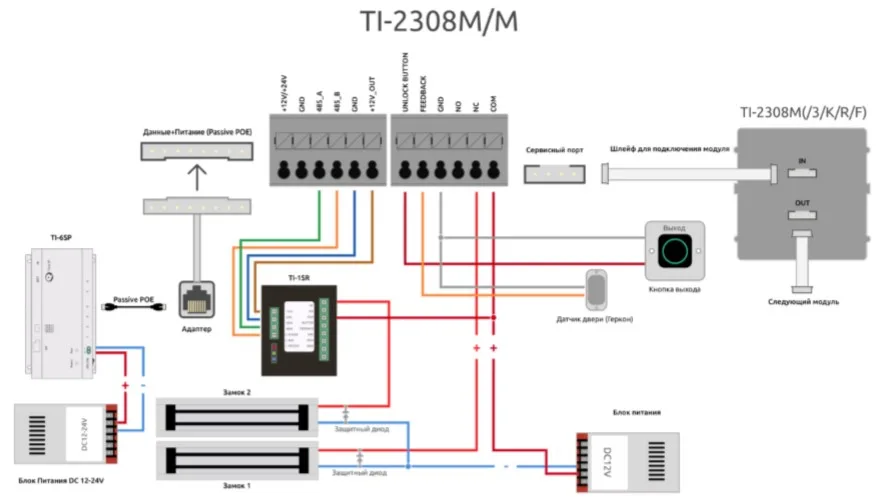

  Схема подключения с использованием TI-6SP (2 прохода)

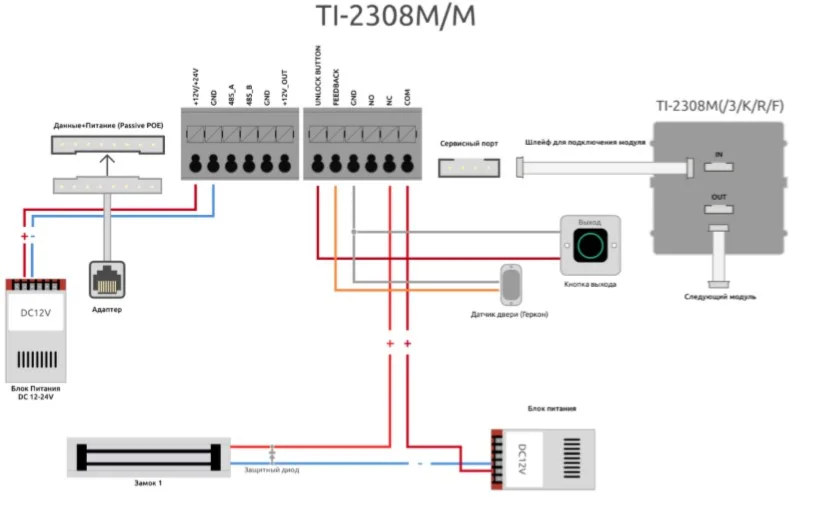

  Схема подключения с использованием БП DC12-24V (1 проход)



  Схема подключения с использованием БП DC12-24V (2 прохода)

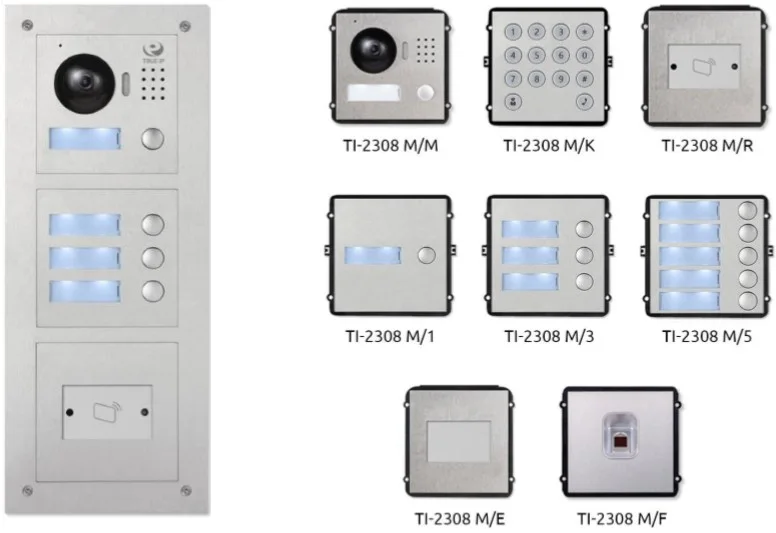

  Возможные варианты модулей


• Главный модуль IP TI-2308M/M
• Дополнительный модуль вызова на 1 абонента TI-2308M/1
• Дополнительный модуль вызова на 3 абонента TI-2308M/3
• Дополнительный модуль вызова на 5 абонентов TI-2308M/5
• Модуль заглушка TI-2308M/Е
• Дополнительный модуль клавиатуры TI-2308M/K
• Дополнительный модуль RFID считывателя стандарта Mifare TI-2308M/R
• Дополнительный модуль считывателя отпечатка пальцев TI-2308M/F



  Технические характеристики True IP TI-2308M/M

  • Модель: TI-2308M/M
  • Тип: >,Главный модуль вызывной панели
  • Камера: Цветная, IP, 1/3 1.3Мп CMOS, f=3.6, эл. день/ночь, компенсация засветки
  • Угол обзора камеры: Диагональ - 95, Горизонталь - 75 (механическая регулировка угла установки камеры 15)
  • LED подсветка: 1м
  • Потоки: Основной - 1 Мп (720P) | Дополнительный - 0,4 Мп (до 4-ёх соединений)
  • Multicast видео: Да
  • Количество абонентов: 1
  • Количество подключаемых модулей: До 8 штук TI-2308 М/1, TI-2308 М/3, TI-2308 М/5. По одной штуке - TI-2308M/R, TI-2308M/K, TI-2308M/F, TI-2308M/E.
  • Режим работы:

    1. SIP сервер

    2. клиент (подключение к Asterisk совместимому SIP серверу)
  • Видео кодек: H.264, 25 или 30 к/с
  • Аудио кодек: G711u
  • Аудио: Встроенный динамик и микрофон, двусторонняя связь с абонентом
  • Считыватель: Нет
  • Датчики: Вандализма
  • Разъемы: RJ-45 (коннектор), DC 12V, RS485, реле, кнопка выхода, датчик состояния двери
  • Встроенная память: 128мб
  • Сеть: 10/100 Мбит, автоматически 110mm
  • Протоколы | Сигналы: SIP | TCP/IP | RTSP | DTMF
  • Питание: DC12V | пассивное POE (используя TI-6SP)
  • Класс защиты: IP 54 | IK 07
  • Потребляемая мощность: Рабочий режим <, 10 Вт | режим ожидания <, 1 Вт
  • Рабочая температура | Влажность: -40 +60 C | 10% 90%
  • Размеры, мм: 110 x 120 x 42.3
  • Материал корпуса: Нержавеющая сталь
  • Сборка модулей: Рамка TI-MP 2M/3M
  • Метод монтажа: Врезной (TI-Box 2M/3M) или накладной (TI-Vizor 2M/3M)
  • Вес: 0,3 кг

  Документация True IP М
