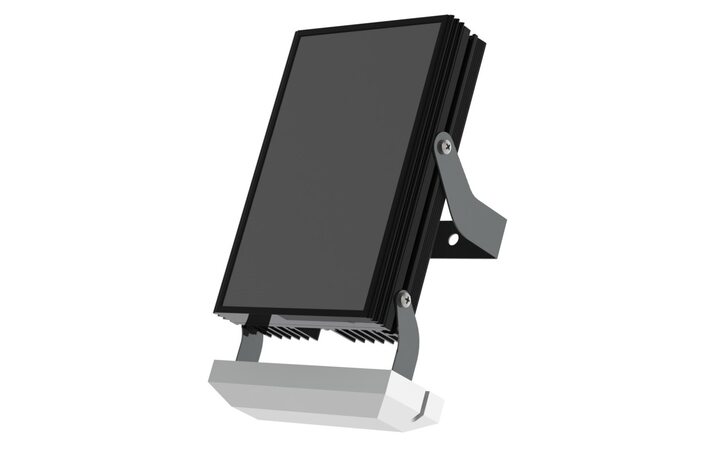

IR Technologies DL420-940-52 (АС220V)

IR Technologies DL420-940-52 (АС220V) - инфракрасный прожектор предназначен для всепогодной работы в составе системы видеонаблюдения для невидимой подсветки объектов в условиях, когда естественного освещения недостаточно для нормальной работы видеокамеры. Совместная работа прожектора возможна с черно-белой или цветной видеокамерой, имеющей режим «день-ночь». Цветные видеокамеры «День/ночь» с так называемым «электронным» переключением в ночной режим категорически непригодны для совместной работы с ик-подсветкой, т.к. в них ик-фильтр никуда не смещается и чувствительность в ик-диапазоне не появляется. Никаких фильтров с якобы имеющейся чувствительностью в диапазоне работы ик-подсветки и при этом с «правильной» цветопередачей не существует ввиду абсолютного противоречия с принципами организации канала цветности, соответствующего кривой чувствительности (видности) человеческого глаза.

Оптические линзы объектива видеокамеры должны быть выполнены из низкодисперсионного стекла (как правило, в обозначении объектива должен присутствовать индекс "IR") для предотвращения расфокусировки изображения при использовании ик-подсветки. Заявленная дальность обнаружения обеспечивается при использовании черно-белой видеокамеры с чувствительностью CCD-матрицы не менее 1,5*10-5 Вт/м2 в ИК диапазоне 800 – 1000 нм (что условно эквивалентно чувствительности 0,01 Лк без ИК коррекции), при уровне выходного видеосигнала не менее 15 IRE, с апертурой объектива F=1,2. При более худших параметрах чувствительности видеокамеры и светосилы объектива, дистанцию подсветки необходимо пересчитывать в сторону уменьшения

Конструкция и принцип работы:

Прожектор содержит излучающую матрицу на основе мощных светодиодов с комбинированной формирующей оптикой. Прожектор выполнен в корпусе из алюминиевого сплава. Задняя часть корпуса имеет развитую поверхность в виде ребер охлаждения. Расположенная на лицевой стороне корпуса светодиодная матрица закрыта инфракрасным светофильтром из специального пластика. Прожектор DL420-940-52 (АС220V) снабжен регулируемым креплением для настройки и фиксации в месте эксплуатации. Расширенные диапазоны низковольтного входного питающего напряжения (в зависимости от варианта исполнения) - DC - от 10,5 до 30V или АС - от 10 до 24V - позволяют применять любые удобные типовые источники питания, а также подключать прожектор к централизованным низковольтным источникам бесперебойного питания. Прожектор оснащен встроенным стабилизатором, выполненным по технологии импульсного понижающего преобразователя.

Применение данного изделия в составе прожектора позволяет стабилизировать потребляемый LED-матрицей ток в безопасной области работы, позволяет сохранить заявленные характеристики прожектора в течении всего срока эксплуатации и защищает его от кратковременных импульсов (длительностью до 5мс со скважностью не менее 20) напряжения до 50В на входе. Работа прожектора автоматизирована с помощью фотодатчика, расположенного в нижней части корпуса и чувствительного в видимой области дневного света. В условиях офисного (люминесцентного) освещения чувствительность фотодатчика не изменяется.

Прожектор DL420-940-52 (АС220V) имеет функцию дистанционного тестирования. Она заключается в самоблокировке фотодатчика на 40-50с. и принудительном включении прожектора на это же время независимо от условий внешней освещенности при кратковременном пропадании питания (не менее 1 мин.). Такая самоблокировка фотодатчика позволяет при выключении-включении соответствующего автомата защиты сети, расположенного в общем осветительном щите, легко проверить с земли в дневное время работоспособность прожектора, установленного в труднодоступном месте - например, с помощью видеокамеры мобильного телефона. Прожектор оснащается специальным мембранным клапаном для выравнивания внутреннего давления с атмосферным давлением окружающей среды при нагреве в процессе работы. При этом герметизация прожектора не нарушается и степень защиты от проникновения влаги из окружающей среды (IP66) - сохраняется. Внимание! Взрывозащищенное исполнение прожектора не имеет клапана выравнивания давления!

Прожектор может поставляться в широком диапазоне исполнений за счет применения типовых дополнительных опций, в том числе их комбинаций:

• выносная ручная регулировка мощности излучения (тока потребления);

• выход схемы принудительного управления цветной видеокамерой с функцией "день/ночь";

• вход импульсного управления прожектором;

• схема импульсного управления прожектором от видеосигнала видеокамеры.

Чтобы в процессе обсуждения конфигурации исполнения конкретного прожектора обеспечить более высокий стартовый уровень взаимопонимания нашей техподдержки со специалистами заказчика, просим заполнить специальную форму - Лист заказа и комплектации и выслать ее в наш адрес по электронной почте или по факсу. Наряду с базовыми элементами управления: датчиком освещенности (сумеречным датчиком) и стабилизатором тока, комплексное использование дополнительных опций позволяет говорить о самой высокой степени автоматизации работы наших прожекторов среди аналогов отечественного и зарубежного производства.

Соответствие стандартам безопасности и электромагнитной совместимости.

Изделия соответствуют ГОСТ Р 50009-2000 «Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний.», ГОСТ Р МЭК 60065-2002 «Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности.», стандарту EN60065:2001+Amd1 «Аудио-, видеоаппаратура и аналогичная электронная аппаратура: Требования безопасности и максимально допустимые пределы воздействия по IEC60825-1», а также директиве по электромагнитной совместимости 89/336/EEC с изменениями 92/31/EEC и 93/68/EEC.

Срок эксплуатации.

Типовой срок эксплуатации – 8 лет при коэффициенте использования – 0,5 (12-часовой режим) и падении мощности излучения прожектора до уровня 70% от первоначальной.

СРОКИ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ:

Компания « ПК ИК Технологии» устанавливает на все изделия, продаваемые под торговой маркой «Dominant™», гарантийный срок 3 года с момента покупки изделия у компании « ПК ИК Технологии» или его официального продавца.

Цвет корпуса – черный. Опционально – любой по каталогу RAL. Кабель питания имеет длину 1,2 м (провод ПВС 2х0,75). При заказе прожектора в исполнении по питанию АС220V, блок питания входит в комплект и уже подключен по низкой стороне к прожектору. Выходящий из блока питания кабель имеет длину 30 см (при подключении к сети необходимо использовать дополнительную распаячную коробку). Цена блока питания учтена в общей стоимости прожектора с исполнением по питанию АС220.

Технические характеристики

• Модификация 940-52

• Длина волны излучения 940нм

• Угол излучения 52°

• Дистанция подсветки, м. 70

• Осевая мощность излучения, Вт/Ср, не хуже 14

• Исполнения по диапазонам напряжения питания AC95-265V

• Ток потребления 0,35А/AC220V

• Потребляемая мощность 80Вт (АС220V)

• Защита от обратной полярности питания есть (низковольтное исполнение)

• Защита от импульсных бросков напряжения до 50V (низковольтное исполнение)

• Точность стабилизации тока потребления +/-1%

• Встроенный фотодатчик (10Люкс – вкл., 15Люкс – выкл.) +/-20%

• Температурный диапазон эксплуатации -25 +40°С (для исполнения с питанием АС220V)

• Степень защиты IP66
