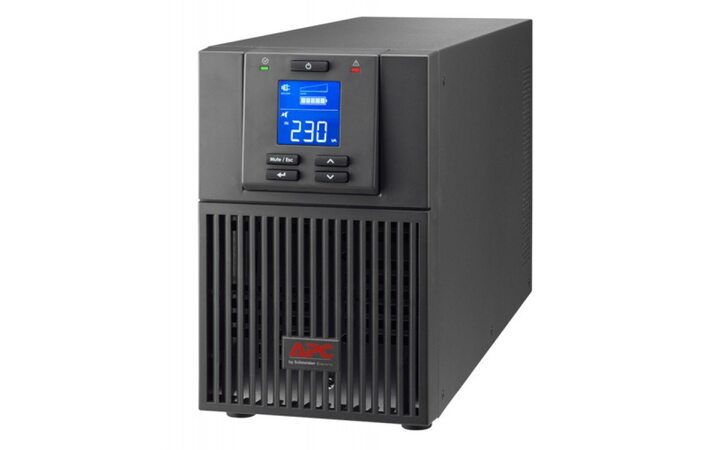

APC SRC2KI

ИБП для обеспечения бесперебойного питания критически важного оборудования: серверов, сетевого оборудования, телекоммуникационных систем, касс обслуживания, медицинской аппаратуры. В основе работы устройства лежит принцип двойного преобразования. Встроенная система стабилизации электропитания обеспечивает защиту от опасных всплесков напряжения (энергия всплеска до 600 Дж) и помех, непрерывно с высокой точностью регулирует выходное напряжение и частоту. Благодаря тому, что инвертор постоянно подключен к аккумуляторной батарее (АКБ), обеспечивается

Номинальная мощность APC SRC2KI составляет 2000 В∙А (1600 Вт). КПД при максимальной нагрузке достигает 90%. Автоматический внутренний байпас позволяет перевести ИБП в режим прямого питания нагрузки от сети, когда параметры сетевого напряжения находятся в допустимых пределах. Тем самым обеспечивается дополнительное повышение КПД. При отсутствии сетевого питания и достаточном заряде батарей возможен «холодный старт» ИБП.

В APC SRC2KI предусмотрены схемы активной корректировки коэффициента мощности на входе. Интеллектуальное управление зарядкой батарей с прецизионной температурной компенсацией максимально повышает их эффективность, увеличивает срок службы и надежность.

Вверху передней части устройства расположена панель управления с подсвечиваемым ЖК-дисплеем, кнопками управления и двумя индикаторами. В постоянном режиме ЖК-дисплей показывает текущую нагрузку и заряд батарей, а также информацию о наличии ошибок. Дополнительно на экран могут выводиться следующие параметры: входное и выходное напряжение и частота, текущий процент заряда и напряжение батарей, потребляемая нагрузкой мощность в процентах от номинальной и киловольт-амперах, оставшееся время автономной работы в минутах. При настройке ИБП индикатор отображает названия и значения устанавливаемых параметров.

На задней панели кроме трех компьютерных выходных розеток IEC 320 C13 имеются порты USB для подключения к ПК и RS-232C (физический разъем RJ-45) для обновления встроенного ПО и управления ИБП с помощью программы PowerChute, разъем для подключения кабеля питания IEC-320 C14, кнопка сброса многоразового входного термопредохранителя, трехконтактный разъем аварийного отключения (EPO) и закрытое крышкой гнездо SmartSlot для модуля сетевого управления (SNMP) или других дополнительных модулей.

ИБП APC SRC2KI оснащен двумя герметичными свинцово-кислотными батареями RBC17 с загущенным электролитом и защитой от утечек. Типовое время перезарядки батарей составляет около трех часов, срок службы — до пяти лет. Предусмотрена выдача сообщений о прогнозируемых изменениях в работе устройства, в частности об исчерпании ресурса батарей и необходимости их замены.

Выходное напряжение чисто синусоидальной формы (коэффициент нелинейных искажений при линейной нагрузке не превышает 3%) поддерживается с точностью ±1%, частота — с точностью ±1 Гц. Диапазон, в котором может находиться входное напряжение для нормальной работы ИБП без перехода на батарею, составляет 160–280 В при полной нагрузке и 100–280 В при половинной. Границы диапазона могут изменяться пользователем.

Уровень акустического шума на расстоянии 1 м от поверхности устройства не превышает 50 дБА.

Модель APC SRC2KI среднего ценового диапазона можно порекомендовать тем предприятиям, которым требуется максимальное качество бесперебойного питания, но которые не готовы вкладывать заметно более значительные средства в ИБП корпоративного класса, такие как старшая серия APC SRT.

Особенности

• Автоматический внутренний байпас. В случае перегрузки или неисправности ИБП нагрузки переключатся на питание от электросети.
• Автоматический перезапуск полезных нагрузок после выключения ИБП. Автоматический запуск подключенного оборудования после восстановления сетевого электропитания.
• Экономичный режим. Режим работы ИБП, в котором при удовлетворительном сетевом питании нагрузка переключается на байпас, что позволяет обеспечить высокий КПД при сохранении защиты от недопустимых колебаний сетевого напряжения.
• Корректировка коэффициента мощности на входе. Минимизация затрат на установку за счет применения генераторов меньшей мощности и использования кабелей меньшего сечения.
• Интеллектуальное управление батареями. Максимальное повышение эффективности батареи, увеличение срока ее службы и надежности за счет точной интеллектуальной зарядки.
• ЖК-дисплей. Алфавитно-цифровой дисплей отображает системные параметры и аварийные сообщения.
• Соединение через последовательный порт. Мониторинг и управление S20 по любой сети Home Automation через последовательный порт RS-232. Об информационном взаимодействии с S20 см. Рекомендации по применению APC №102. Об интеграции S20 с сетевым оборудованием Crestron и AMX см. сайты соответствующих компаний.
• Разъем SmartSlot. Применение плат управления позволяет модифицировать набор возможностей ИБП.
• Связь ИБП с компьютером через порт USB. Управление ИБП через USB порт (не для всех моделей).

Достоинства и преимущества

Администрируемость
• Обеспечивает дистанционное управление питанием ИБП через сеть через Powerchute Business Edition.
• Совместимо с InfraStruXure Manager. Возможность централизованного управления с помощью APC InfraStruXure Manager.
• Светодиодные индикаторы состояния. Визуальные индикаторы быстро дают представление о состоянии устройства и электропитания.
• Разъем SmartSlot. Применение плат управления позволяет модифицировать набор возможностей ИБП.
• Соединение через последовательный порт. Управление ИБП через последовательный порт.
  Готовность
• Масштабируемость по времени работы от аккумуляторов. При необходимости позволяет быстро увеличить время автономной работы.
• Автоматический перезапуск полезных нагрузок после выключения ИБП. Автоматический запуск подключенного оборудования после восстановления сетевого электропитания.
• Автоматический внутренний байпас. В случае перегрузки или неисправности ИБП нагрузки переключатся на питание от электросети.
• Зарядка батарей с применением температурной компенсации. Продление срока службы батарей за счет регулирования зарядного напряжения по температуре батарей.
• Замена батарей во время работы ИБП. Обеспечение защищаемого оборудования чистым синусоидальным бесперебойным питанием при замене аккумуляторных батарей.
• Интеллектуальное управление батареями. Максимальное повышение эффективности батареи, увеличение срока ее службы и надежности за счет точной интеллектуальной зарядки.
  Маркетинговые характеристики
• Система кондиционирования электропитания до уровня компьютерных сетей обеспечивает защиту от опасных всплесков напряжения и помех. Благодаря архитектуре двойного преобразования достигается точная регулировка напряжения, регулировка частоты и мгновенное переключение питания на аккумулятор при неполадках в электросети.
• Интеллектуальное управление аккумуляторами, впервые разработанное в APC, обеспечивает максимально высокие рабочие характеристики и срок службы благодаря зарядке с прецизионной температурной компенсацией. Автоматическая самодиагностика гарантирует надежность аккумуляторов и заблаговременно предупреждает пользователей о необходимости замены. Удобные, простые в подключении аккумуляторные модули дают возможность заменять аккумуляторы без отключения питания.
• Удобный дистанционный доступ экономит время. Поддерживается управление через сеть (последовательный интерфейс, USB или опционально Ethernet). Прилагается программное обеспечение Powerchute® Network Shutdown с удобными возможностями мониторинга и контроля, корректного завершения работы операционной системы и новаторскими функциями управления энергией.
• Спокойствие и уверенность, коренящиеся в полной совместимости и надежности продукции лидера. Обеспечивает чистую синусоидальную форму выходного напряжения, что рекомендуется производителями серверов с коррекцией коэффициента нагрузки в блоках питания. Проведение испытаний и получение подтверждения нормам безопасности от контролирующих организаций означает, что Smart-UPS гарантированно соответствует требованиям самых жестких отраслевых стандартов или даже превосходит их.
  Защита
• Совместимо с резервными генераторами. Обеспечение защищаемого оборудования чистым синусоидальным бесперебойным питанием при работе от генератора.
• Корректировка коэффициента мощности на входе. Минимизация затрат на установку за счет применения генераторов меньшей мощности и использования кабелей меньшего сечения.
• Кондиционирование питания. Защита нагрузок от импульсных перенапряжений, в том числе вызванных разрядами молнии и другими мощными воздействиями на систему электропитания.
• Регулировка частоты и напряжения. Повышение эксплуатационной готовности систем за счет корректировки отклонений частоты и напряжения от нормы без использования батарей.
• Запуск ИБП при отсутствии электричества в сети ("холодный старт"). Обеспечение временного питания от батарей в случае возникновения перерыва подачи сетевого электропитания.
• Многоразовый автоматический предохранитель. Простая процедура восстановления после перегрузки; замена предохранителя не требуется.
• Получены подтверждения соответствия требованиям безопасности от контролирующих организаций. Продукт прошел тестирование и обеспечивает безопасную работу подключенного оборудования поставщика услуг в указанных условиях эксплуатации.
  Ремонтопригодность
• Заменяемые пользователем батареи. Повышение эксплуатационной готовности, за счет возможности подготовленному пользователю выполнять модернизацию батарейного массива и замену батарей, что сокращает среднее время ремонта.
• Уведомление об отсутствии соединения с батареей. В случае неготовности батареи для обеспечения резервного электропитания подается предупредительное сообщение.
• Звуковые сигналы. Уведомление об изменениях сетевого электропитания и условий работы ИБП.
• Встроенный автоматический тест работоспособности ИБП. Регулярная самодиагностика батарей позволяет своевременно обнаружить батарею, подлежащую замене.
• Уведомление о прогнозируемых отказах. Заблаговременное выявление возможных отказов позволяет выполнять упреждающую замену компонентов.
  Возможность адаптации
• Обновляемые микропрограммы в флэш-памяти. Дистанционная установка версий прошивки через FTP.
• Преобразуемый между конфигурациями в корпусе «башня» / шасси для установки в аппаратурные стойки. Защита первоначальных инвестиций в ИБП при переходе от ИБП в вертикальном корпусе к стоечным ИБП.
• Внешние батареи, подключаемые по принципу Plug-and-Play. Обеспечение защищаемого оборудования синусоидальным бесперебойным питанием в процессе подключения к ИБП дополнительных аккумуляторов.

Технические характеристики

Выход
• Выходная мощность 1.6 KВатт / 2.0 kВА
• Максимальная задаваемая мощность(Вт) 1.6 KВатт / 2.0 kВА
• Номинальное выходное напряжение 230V
• Индикация выходного напряжения Возможно конфигурирование для работы с выходным напряжением номиналом 220 : 230 или 240 В
• Искажения формы выходного напряжения менее 3%
• Выходная частота (синхронизированная с электросетью) 50/60Hz +/- 3 Hz
• Выходная частота (не синхронизированная) 50/60 Hz +/-1 Hz
• Другие выходные напряжения 220, 240
• Пик-фактор нагрузки 03:01
• Топология Двойное преобразование
• Тип формы напряжения Синусоидальный сигнал
• Выходные соединители (4) IEC 320 C13 (Батарейное резервное питание)
• КНИ выходного напряжения < 3% на линейной нагрузке
• Байпас встроенный байпас
  Входной
• Номинальное входное напряжение 230V
• Входная частота 50/60 Гц
• Тип входного соединения IEC-320 C14
• Длина шнура 1.22метры
• Диапазон входного напряжения при работе от сети 160 - 280В
• Изменяемый (устанавливаемый) диапазон входного напряжения 100 - 280В
• Число сетевых шнуров 1
• Другие значения входного напряжения 220, 240
  Батареи и продолжительность автономной работы
• Тип батарей Необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом : защита от утечек
• Предварительно установленные батареи 1
• Типовое время перезарядки 3часов
• Номинальное напряжение батареи 48V
• Ожидаемый срок службы батареи (лет) 3 - 5
• Время автономной работы



• Эффективность


  Коммуникационные средства и средства администрирования
• Интерфейсный порт (ы) DB-9 RS-232 , SmartSlot
• Панель управления многофункциональная консоль контроля и управления с ЖК-дисплеем
• Звуковой сигнал Сигнал перехода в режим работы от аккумуляторов : особый сигнал исчерпания заряда батарей : непрерывный сигнал перегрузки
• Аварийное отключение питания (EPO) Да
• Количество доступных интерфейсов SmartSlot™ 1
  Защита от всплесков напряжения и фильтрация шумов
• Рейтинг энергии всплеска 600джоулей
• Защита линии передачи данных Защита факс-модема со стороны телефонной линии с розетками RJ-45 (на две четырехпроводных линии)
• Фильтрация Full time multi-pole noise filtering : 0.3% IEEE surge let-through : zero clamping response time : meets UL 1449
  Физические
• Максимальная высота 260mm , 26.0cm
• Максимальная ширина 145mm , 14.5cm
• Максимальная глубина 397mm , 39.7cm
• Масса нетто 16.8kg
• Масса брутто 8.98kg
• Высота транспортной упаковки 230mm , 23.0cm
• Ширина транспортной упаковки 325mm , 32.5cm
• Глубина транспортной упаковки 590mm , 59.0cm
• Цвет Charcoal
  Окружающей среды
  Окружающей среды
• Рабочая температура 0 - 40 °C
• Рабочий диапазон относительной влажности 0 - 95 %
• Рабочий диапазон высоты над уровнем моря 0-3000метры
• Температура хранения -15 - 45 °C
• Относительная влажность хранения 0 - 95 %
• Высота над уровнем моря хранения 0-15000метры
• Уровень акустического шума на расстоянии 1 м от поверхности устройства 50.0dBA
  Соответствие
• Соответствие требованиям EN 60950, EN/IEC 60950-1, EN/IEC 62040-1, EN/IEC 62040-2
• гарантия 2 года на ремонт или замену
