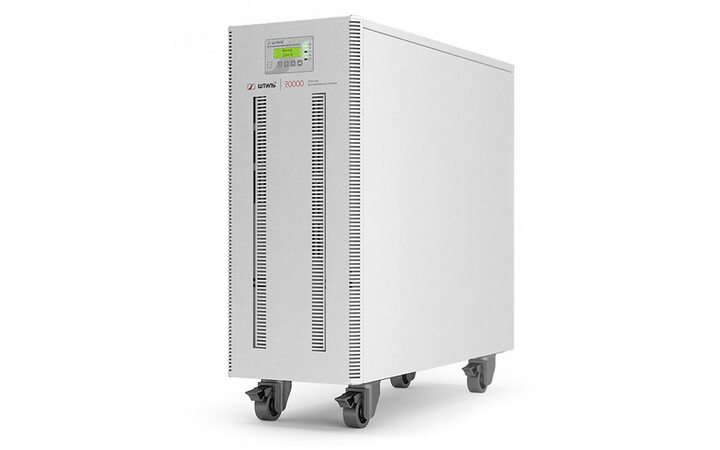

Штиль ST3120L
- Производитель: Штиль
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Уникальная конфигурация 3 в 1 обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.
ST3120L – это источник питания онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3120L отлично функционирует в связке с дизельгенераторными установками.
Установка и подключение
ИБП предназначен для размещения на любой ровной горизонтальной поверхности на поворотные колесики.
Подключение нагрузки и входной сети осуществляется через клеммные соединения.
Автономная работа
Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей.
Рекомендуемое максимальное значение ёмкости внешних батарей составляет 40 Ач, что обеспечит автономную работу в течение 7 минут при 100% нагрузке.
Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.
Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:
Информация на ЖК-дисплее:
Защита
ST3120L имеет современную систему защиты от:
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
В случае аварии инвертора, электронный байпас ИБП выполнит автоматический перевод питания нагрузки на сеть при наличии входного переменного напряжения в допустимом диапазоне.
Средства мониторинга
Для проведения локальной настройки и мониторинга в модели ST3120L есть разъём RS232. Для организации дополнительного удаленного мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:
Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.
Превосходные технические характеристики
Функциональность
Высокая надежность
Энергоэффективность
Комплектация:
- ИБП переменного тока ST3120L - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Упаковка - 1 шт.
- Гарантийный талон - 1 шт.
Общие
- Полная мощность, кВА: 20
- Активная мощность, кВт: 16
- Форм-фактор: напольный
- Топология: on-line (с двойным преобразованием)
- Режимы работы: on-line, автономный, ECO
- Страна производитель: Россия
Входные характеристики
- Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
- Совместимость с генератором: да
- Номинальное фазное/линейное входное напряжение, В: 220/380
- Рабочий диапазон фазного/линейного входного напряжения, В: 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%
- Предельный диапазон фазного/линейного входного напряжения, В: 90-295/155-510
- Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +20%, шаг настройки 1 В, по умолчанию: +10%
- Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -20%, шаг настройки 1 В, по умолчанию: -10%
- Номинальная входная частота, Гц: 50/60
- Допустимый диапазон входной частоты, Гц: 43-57
- Входной коэффициент мощности: 0,99
- Максимальный входной ток одной фазы, А: 40
- Плавный пуск: да
Выходные характеристики
- Тип выходного напряжения: однофазное
- Номинальное выходное напряжение, В: 220
- Диапазон настройки выходного напряжения, В: 220-240
- Точность стабилизации выходного напряжения, %: 2
- Форма выходного напряжения: чистая синусоида
- Выходной коэффициент мощности: 0,8
- Номинальная выходная частота, Гц: 50/60
- Точность стабилизации выходной частоты, %: 0,1
- Максимальный выходной ток, А: 90
- Коэффициент нелинейных искажений выходного напряжения, %: <,2 при линейной нагрузке, <,4 при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% в течение 600 с, 130-150% в течение 60 с, более 150% в течение 1 с (с последующим переключением на байпас)
- КПД в режиме on-line, %: 95
- КПД при работе через байпас или в режиме ECO, %: 99
- КПД в автономном режиме, %: 94
- Время переключения в автономный режим из режима on-line, мс: 0
- Время переключения в автономный режим из режима ECO, мс: 5
Аккумуляторные батареи (АБ)
- Наличие встроенных батарей: нет
- Поддержка подключения внешних АБ: да
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 192
- Номинальный ток заряда встроенного ЗУ, А: 2
- Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
- Холодный старт: да
- Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации)
Защита
- Перегрузка по выходу: электронная защита с автовосстановлением
- Короткое замыкание: электронная защита с автовосстановлением
- Перегрев: электронная защита с автовосстановлением
- Защита от глубокого разряда батарей: да
- Защита от аварии в ИБП: электронная аварийная защита
- Встроенный автоматический байпас: да
Панель управления и интерфейсы
- ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров
- Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП
- RS-232: в базовой комплектации
- Ethernet: опция (требуется установка карты мониторинга)
- Сухие контакты: опция (требуется установка карты мониторинга)
- Отдельный ввод электронного байпаса: да
Подключение
- Входная сеть: клеммное подключение (L1, L2, L3, N, PE)
- Нагрузка (выходные разъёмы): клеммное подключение (L, N)
- Вход байпаса: клеммное подключение (L)
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, С: от +5 до +40
- Диапазон температуры хранения, С: от -40 до +40
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Рабочая высота, м: до 1000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Срок службы, лет: не менее 10
- Наработка на отказ, ч: не менее 100000
- Гарантийный срок, мес: 24
Механические характеристики
- Габаритные размеры ВхШхГ (без упаковки), мм: 585x255x565
- Масса, кг: 43
- Цвет корпуса: серый
