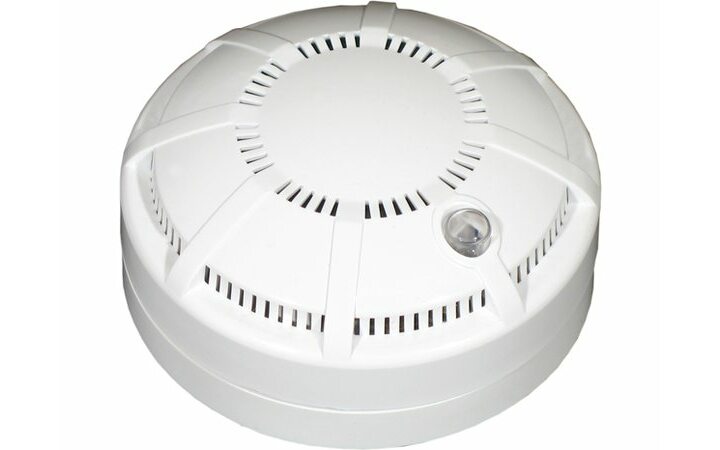

Рубеж ИП 212-45 (ДИП-45)

Извещатель пожарный дымовой оптико-электронный, предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется, в основном, на объекты коммерческого характера, такие как промышленные помещения, гостиничные комплексы, рестораны, кафе, магазины, административные здания, торговые центры, офисные помещения, коттеджи и многие другие.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Извещатель пожарный ИП 212-45 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

Извещатель пожарный ИП 212-45 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя.
Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта. Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы со следующими приборами:

• ППК-2;

• «Нота», «Сигнал-ВК», «Радуга» , «Луч»;

• ППКОП 0104065-20-1 "Сигнал-20";

• приборами Гранд Магистр;

• приборами Гранит;

• приборами ВЭРС;

• любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе;
• сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

Предусмотрена специальная модификация встроенного в розетку извещателя монтажного кольца для установки извещателя ИП 212-45 в подвесной потолок.

ОСОБЕННОСТИ
Улучшенные потребительские свойства:
- в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары, а также новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
- горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
- промигивание светодиода в дежурном режиме;
- удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
- корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС, выпускается в любой цветовой гамме по требованию заказчика;
- малые габаритные размеры и евродизайн корпуса;
- безупречная репутация.

Безвинтовой способ крепления проводов:
- БЫСТРОТА крепления проводов уменьшение времени, затрачиваемого на подключение проводов, связано с применением кнопки-зажима
- НАДЕЖНОСТЬ электрического контакта с течением времени за счет упругого поджима проводов невозможно ослабление зажима
- КОМПАКТНОСТЬ зажимного устройства соседнее расположение контактов «питание» и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов
- снижение вероятности потери электрического контакта в соединении
- предусмотрена возможность применения защиты от съема датчика без специального инструмента

Аэродинамические показатели:
- в извещателе ИП 212-45 значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели

Унификация деталей:
- универсальная розетка в конструкции извещателя дает возможность простой взаимозамены с другими извещателями производства Компании «РУБЕЖ» при монтаже ИП 212-41, ИП 212-141, ИП 212-95 и ИП 212-87 (все извещатели на базе безвинтовых контактов)

Технические характеристики

• Чувствительность извещателя 0,05-0,2 дБ/м

• Напряжение питания 9-30 В

• Ток потребления в дежурном режиме не более 0,045 мА

• Инерционность срабатывания не более 9 сек

• Допустимый уровень воздействия фоновой освещенности 12000 лк

• Допустимая скорость воздушного потока до 10 м/с

• Помехоустойчивость ( по ГОСТ Р 53325):
  - к наносекундным импульсам напряжения 3 степень
  - к электростатическому разряду 3 степень
  - к электромагнитному полю 3 степень

• Способ защиты от поражения электрическим током 3 класс

• Степень защиты оболочки извещателя IP 30

• Габаритные размеры ∅94х46 мм

• Вес извещателя 210 г

• Максимальная относительная влажность 93 ± 1%

• Диапазон рабочих температур -45-+55 °С

• Средний срок службы не менее 10 лет
