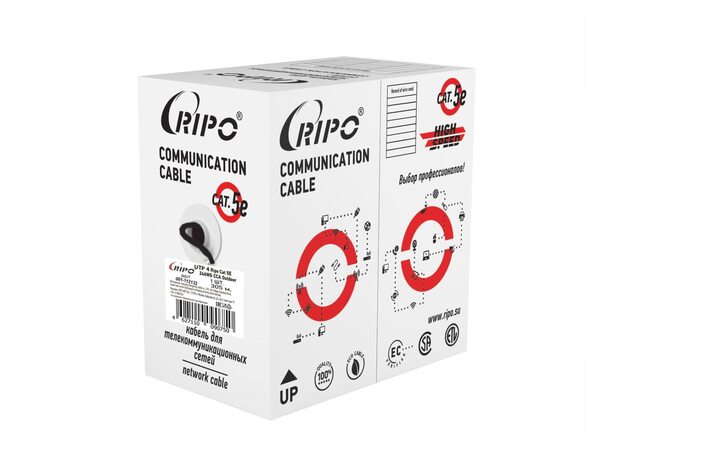

Ripo FTP4 CAT5E 24AWG Cu(305m)

Однопроволочная витая пара FTP 4 пары RIPO CAT 5E 24 AWG Cu 305 м (indoor) используется для прокладки внутри помещений проводов для различных локальных систем: компьютерных, телекоммуникационных, телефонных, охранных, интернета и видеонаблюдения. Представляет собой многожильный экранированный кабель из меди 5Е, состоящий из четырех пар. Они соединены попарно и упакованы в защитную оболочку. Дополнительно для изоляции каждого провода используется полиэтиленовый кожух. Он окрашен в разные цвета для маркировки проводов. Оплетка из полиэтилена предохраняет от образования блуждающих электрических и магнитных импульсов, а также от повреждений из-за механических воздействий, давления, перегибов.

Это простое устройство обеспечивает хорошую передачу данных при низкой стоимости и пользуется огромным спросом для монтажа внутренних сетей. Так, провайдеры включают прокладку проводов в пакеты услуг без существенного увеличения их цены, привлекая клиентов бесплатным подключением. В системах связи данный вид провода ценится за то, что за счет экранирования и защиты из полиэтилена позволяет сохранить чистый сигнал, на который не влияют блуждающие токи и электромагнитное излучение.

Провод легко монтируется для него подходят универсальные разъемы 8Р8С, с помощью которых он быстро обжимается без специальных инструментов. Для этого обязательно наличие восьми контактов и штекера RJ-45 (8Р8С). Конструкция обеспечивает прочное соединение и за счет экрана минимизирует помехи на внушительном расстоянии передачи. Поставляется в бухтах по 305 метров.

СВОЙСТВА

• Одновременное использование четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек).
• Код цвета данного кабеля по ГОСТ 28763 - GY (цвет серый)
• Кабель одножильный (solid)
• Общепринятое название - FTP (c экраном)
• Обозначение по ISO/IEC 11801 - F/UTP (имеется общий экран из фольги, экран для пар отсутствуют)
• Имеет высокую прочность
• Категория: 5e
• Полоса пропускания, МГц: 100
• Количество пар: 4
• Материал проводников: Медь (Cu)
• Тип проводников: Одножильный
• Диаметр проводников, мм: 0,46 0,01 мм
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Поливинилхлорид (PVC)
• Применение: Для внутренней прокладки
• Цвет оболочки: Серый
• Защитная пленка: Полиэстер (PET)
• Разрывная нить: Есть
• Конструкция общего экрана: AL/PET/AL
• Погонная масса, кг/км: 20,6
• Радиус изгиба при прокладке, D: Не менее 8
• Радиус изгиба при эксплуатации, D: Не менее 4
• Растягивающее усилие, H: Не более 80
• Предельное допустимое напряжение: 80 В
• Волновое сопротивление, Ом: 10015
• Соответствие стандартам: Соответствует требованиям стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур, С: Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
• Длина, м: 305
• Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
• Гарантия: 1 год

• Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.

  КОНСТРУКЦИЯ
  • Проводник мягкая проволока из отожженной электролитической меди.
  • Диаметр проводника - 24AWG.
  • Толщина изоляции 0,2мм.
  • Внешняя оболочка поливинилхлорид.
  • Тип изоляции полиэтилен высокой плотности.
  • Экран - алюминий, спирально накрученный с нахлестом 5мм.
  • Общий диаметр кабеля - 5,4мм.
  • Толщина внешней оболочки - 0,4мм.
  • Температура прокладки -5C.. +50C.
  • Длина провода на бухте - 305м.
• ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Диапазон частот до 100МГц.
• Электрическая емкость пар не более 56 нФ/км.
• Сопротивление токопроводящей жилы не более 96 Ом/км.
• Сопротивление изоляции проводника не менее 5 ГОм/км.

• ОСОБЕННОСТИ МОНТАЖА

  Профессиональные рекомендации при прокладке данной витой пары соблюдение допустимой величины изгиба. Держаться в рамках заданного радиуса необходимо, чтобы оплетка провода оставалась целой и сохранялось качество передачи сигнала. Перегиб не должен превышать восьми диаметров. Также требуется внимательное отношение к отсутствию дефектов и разрывов защитной оболочки и экрана.

  Еще один нюанс то, на сколько будет зачищен кабель при подсоединении к разъему. Это остается на усмотрении мастера, который выполняет монтаж, но специалисты советуют по максимуму сохранить оболочку, чтобы в этом месте провод не стал более уязвимым к внешним воздействиям, не был поврежден из-за перегибов, нажима, влажности. Также это защитит сигнал от посторонних импульсов, которые будут создавать помехи.

  Нужно учитывать, что на исправное функционирование кабеля, его сохранность и длительность срока службы влияет натяжение. Его не следует сильно растягивать, чтобы со временем не образовались разрывы.
