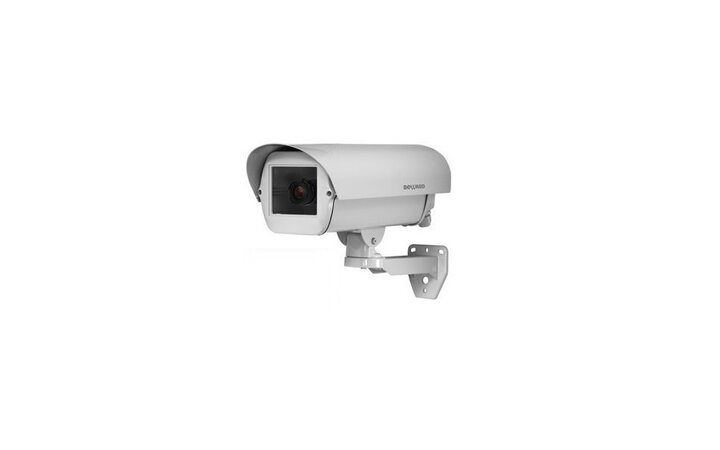

Термокожух Beward B10xx-K220F

Опция Beward B10xx-K220F относится к указанным исполнениям совместимых IP-камер. Состав варианта, требования к подключению и условия комплектации приведены ниже.

Назначение, конструкция и технические данные

В варианте исполнения камера устанавливается в термокожух с дополнительным медиаконвертером для оптических сетей. Термокожух обеспечивает работу IP-камер на улице, защищая от температурных колебаний (от -40 до +50°С), атмосферных осадков и механических воздействий.

Благодаря герметичному исполнению, встроенному датчику температуры, а также обогревателю, камера защищена от неблагоприятных воздействий внешней среды и образования конденсата при резком изменении температуры. Медиаконвертер предназначен для преобразования сигналов между медными 10/100Base-TX и оптическими 100Base-FX сегментами сети Fast Ethernet по одномодовому кабелю SMF 9/125 на расстояния до 20 км.

Опция имеет оптический разъем Simplex SC,светодиодные индикаторы которого информируют о наличии питания, скорости передачи и статусе Ethernet интерфейсов. Длинна волны 1310Тх/1550Rx.

Термокожух надежно защищает IP-камеру от внешних атмосферных воздействий в соответствии со стандартом IP66 и обеспечивает термо- и электроизоляцию видеокамеры от кожуха. Автоматический обогрев термокожуха осуществляется с помощью биметаллического термореле.

Цепи обогрева работают от электросети 220В, IP-камера - от встроенного источника питания импульсного типа, что уменьшает потери и улучшает температурный режим видеокамеры при работе в условиях низких температур.

Герметичные клеммные соединения, вертикально расположенные на задней крышке кожуха, позволяют надежно защитить рабочий объем термокожуха от неблагоприятных воздействий внешней среды и обеспечивают быстрое и удобное подключение на объекте. Для защиты от засветки и нагрева на термокожух устанавливается солнцезащитный козырек.

Технические характеристики

Питание 220 В (AC)

Потребляемая мощность нагревателя 40 Вт

Класс защиты IP66

Температура Вкл./Выкл. нагревателя 15/25°С

Рабочий диапазон температур От -40 до +50°С

Размеры (шхвхг) 147х140х470 мм

Полезный объем (шхвхг) 105x100x260 мм

Размеры смотрового окна (шхв) 82x71 мм (стекло)

Стандарты IEEE 802.3/802.3u, IEEE 802.3x

Питание медиаконвертера 12 В (DC)

Потребляемая мощность медиаконвертера <3 Вт

Оптический интерфейс Разъем Simplex SC

• Тип кабеля SMF 9/125 (одномодовый)

Расстояние до 20 км (по одному волокну)

Длинна волны 1310Тх/1550Rx

Размеры (шхвхг) медиаконвертера 97х23х74 мм

Комплект поставки Термокожух в сборе (IP-камера оплачивается отдельно), Медиаконвертер, Защитный козырек, Компакт-диск (с документацией и ПО), Комплект крепежа для кронштейна, Упаковочная тара

Подбор и подключение

Сверяйте совместимую серию камеры и обозначение выбранного исполнения.

Учитывайте приведённые ограничения комплектации и состав опции: камера или дополнительные детали, указанные как приобретаемые отдельно, не включены в эту позицию.
