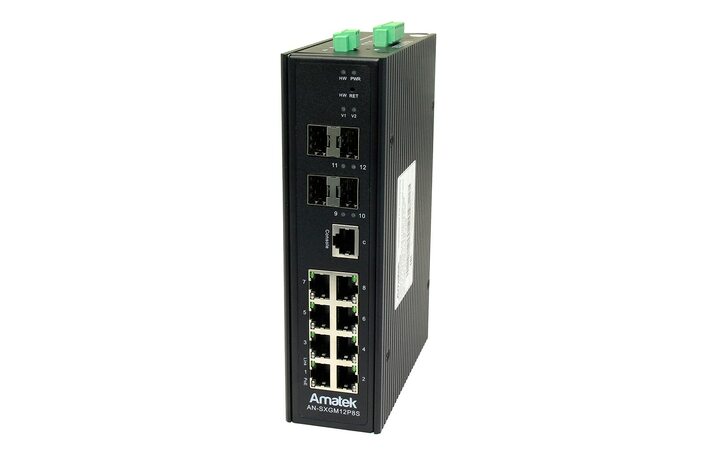

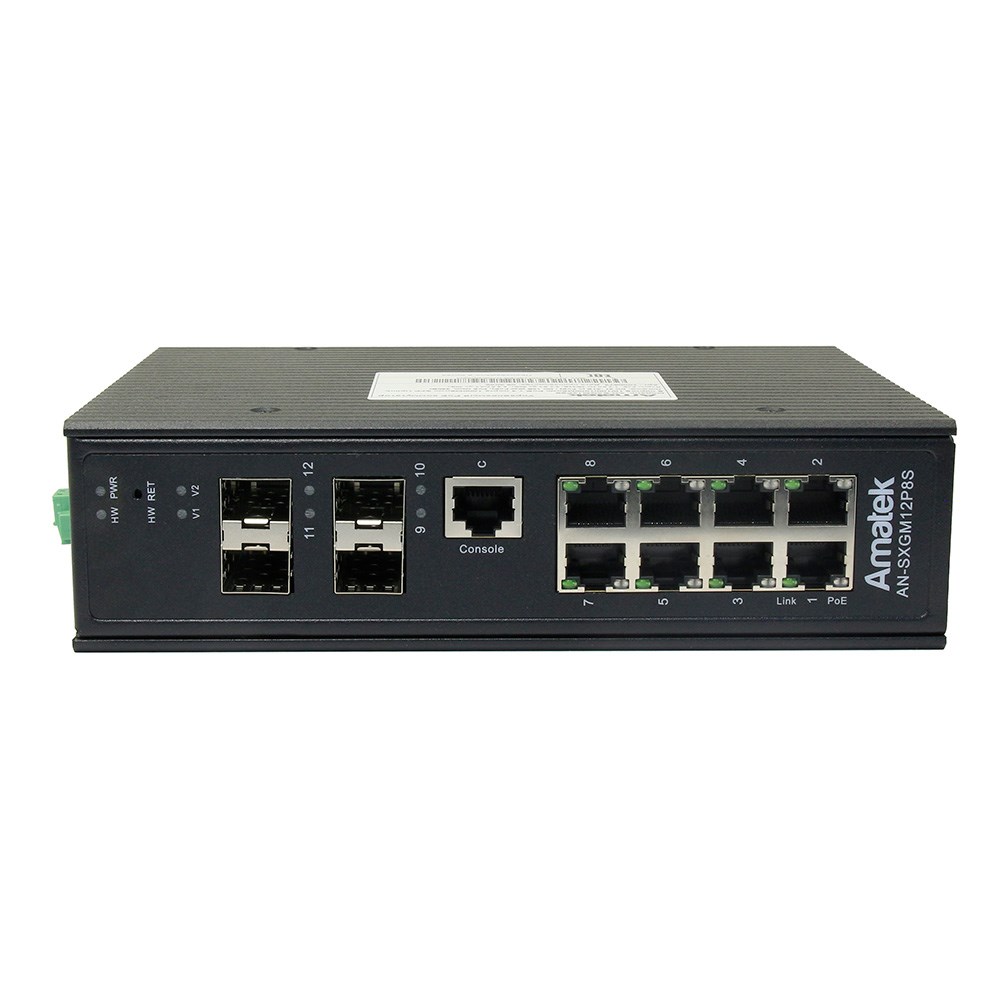

Amatek AN-SXGM12P8S (HiPoE 90Вт)(7000973)

Особенности:

2 порта 10/100/1000 Мбит/с с поддержкой Active/Passive PoE 24/48В (30Вт),  авто-MDI/MDIX

2 порта 10/100/1000 Мбит/с с поддержкой HiPoE (90Вт),  авто-MDI/MDIX

4 порта 10/100/1000 Мбит/с с поддержкой PoE+ (30Вт),  авто-MDI/MDIX

4 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)

Внешний датчик температуры и влажности

Платформа мониторинга параметров промышленного коммутатора

Вход тревоги (Alarm input), Выход тревоги (Alarm output)

Кнопка «HW RET» для аппаратного включения протокола MSTP

Управление:

Поддержка VLAN: IEEE 802.1q (4094 VLAN ID. 256 групп VLAN), 802.1ad Q-in-Q tunneling по порту.

Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов.

Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), G.8032 (ERPS), RFC3619 (EAPS).

Зеркалирование портов.

Качество обслуживания (QoS): 8 очередей вывода на каждый порт, планирование очередей (WRR), классификации на основе номеров портов, тегов VLAN 802.1Q.

IGMP Snooping  v2/v3, IGMP querier, до 256 групп

MLD (v1/v2) snooping - управление многоадресной раздачей потоков на 256 групп, использующийся в IPv6

Контроль пропускной способности (Bandwidth Control)

Управление полнодуплексным потоком IEEE 802.3x

Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c), Telnet, консольный порт

Поддержка протокола SNTP для синхронизации времени в компьютерной сети

Обновление прошивки TFTP  или через WEB-интерфейс

Импорт/экспорт файла конфигурации настроек коммутатора

Безопасность:

Аутентификация IEEE 802.1x

Встроенный клиент RADIUS для взаимодействия с сервером RADIUS

Аутентификация доступа пользователей на основе RADIUS / TACACS+

Списки контроля доступа (ACL) для ограничение доступа на основе MAC-адреса, IP-адреса (IPv4/IPv6).

Протоколы безопасности: SSH, SSL, SNMP

IP-MAC port binding - контроль подключения устройств в сеть на основе сочетания их IP и MAC-адресов

MAC filtering -  фильтрация по MAC адресам для разграничения доступа к сети

Static MAC address -  возможность «привязать» конкретный MAC адрес к выбранному порту

DHCP Snooping  - предотвращает несанкционированные (мошеннические) действия по DHCP сервису

Функции защиты от DoS-атак

Инспекция ARP - предназначена для предотвращения ARP spoofing/poisoning атак

Power over Ethernet (PoE):

2 порта (порты 1-2) 10/100/1000 Мбит/с с поддержкой PoE AUTO 24/48В до 30Вт. Интерфейсы 48В: 1,2 (+), 3,6 (-) / 24В: 4,5 (+), 7,8 (-)

2 порта (порты 3-4) 10/100/1000 Мбит/с с поддержкой HiPoE до 90Вт (IEEE 802.3 at/af/bt). Интерфейсы 1,2,4,5 (+), 3,6,7,8 (-)

4 порта (порты 5-8) 10/100/1000 Мбит/с с поддержкой PoE+ до 30Вт (IEEE 802.3 at/af). Интерфейсы 1,2 (+), 3,6 (-)

Перераспределение мощности между портами в зависимости от потребления нагрузки

Общая потребляемая мощность (бюджет PoE) до 360 Вт для всех PoE-портов

Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af/bt, Passive PoE 48В

Поддержка Active/Passive PoE 24В для питания совместимых устройств: точки доступа WiFi, роутеры и другое сетевое оборудование с питанием DC 24В.

Управление расписанием подачи питания POE, отображение мощности и тока в WEB-меню коммутатора

Коммуникации

Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных.

4 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных.

1 консольный порт (RJ45)

Примечание: Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

Коммутационная способность 128 Гбит/с

Скорость пересылки пакетов 40,32 миллионов пакетов в секунду

Таблица МАС-адресов 8K

Метод коммутации – хранение и передача (Store and Forward)

Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием

Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства 10/100/1000 Мбит/с и производит настройку совместимости и оптимального режима работы.

IP протоколы: IPV4, IPV6.

Платформа мониторинга параметров промышленного коммутатора:

Платформа мониторинга параметров коммутатора контролирует значения следующих параметров:  System Temperature (Температура системы), Ambient Temperature (Внешняя температура), Ambient Humidity (Внешняя относительная влажность), System Power Overload (Перегрузка мощности системы), Master V1 Voltages (Основное напряжение V1), Slave V2 Voltages (Резервное напряжение V2), System 3.3v (Системное напряжение 3,3В), System 1.5v (Системное напряжение 1,5В), System 1.2v (Системное напряжение 1,2В), Alarm Input (Вход тревоги), Port Failure (Сбой работы порта). При наступлении тревожного события следует заранее запрограммированная реакция платформы мониторинга: срабатывание реле контактов выхода тревоги (включение сирены и/или сигнальной лампы, системы управления климатом и т.п.), отключение или перезагрузка выбранных портов и т.п. Конфигурация параметров платформы мониторинга осуществляется в меню 'Industrial Switch Monitoring Platform' WEB-интерфейса коммутатора.

Свойства:

Поддержка сниженного энергопотребления в сетях Ethernet на основе технологии Energy Efficient Ethernet (EEE) по стандарту IEEE 802.3az

Защита портов от перенапряжения, короткого замыкания и переполюсовки.

Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ.

Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости

Корпус металлический, класс защиты IP40

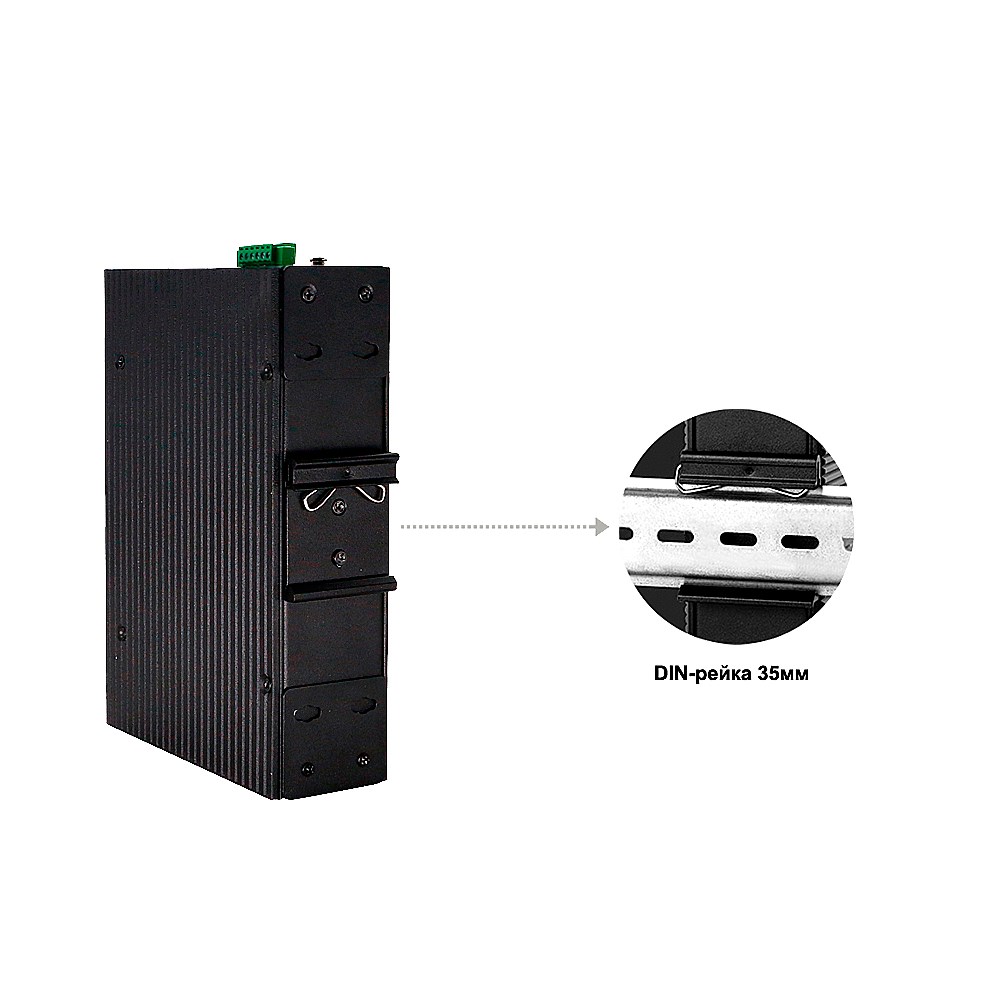

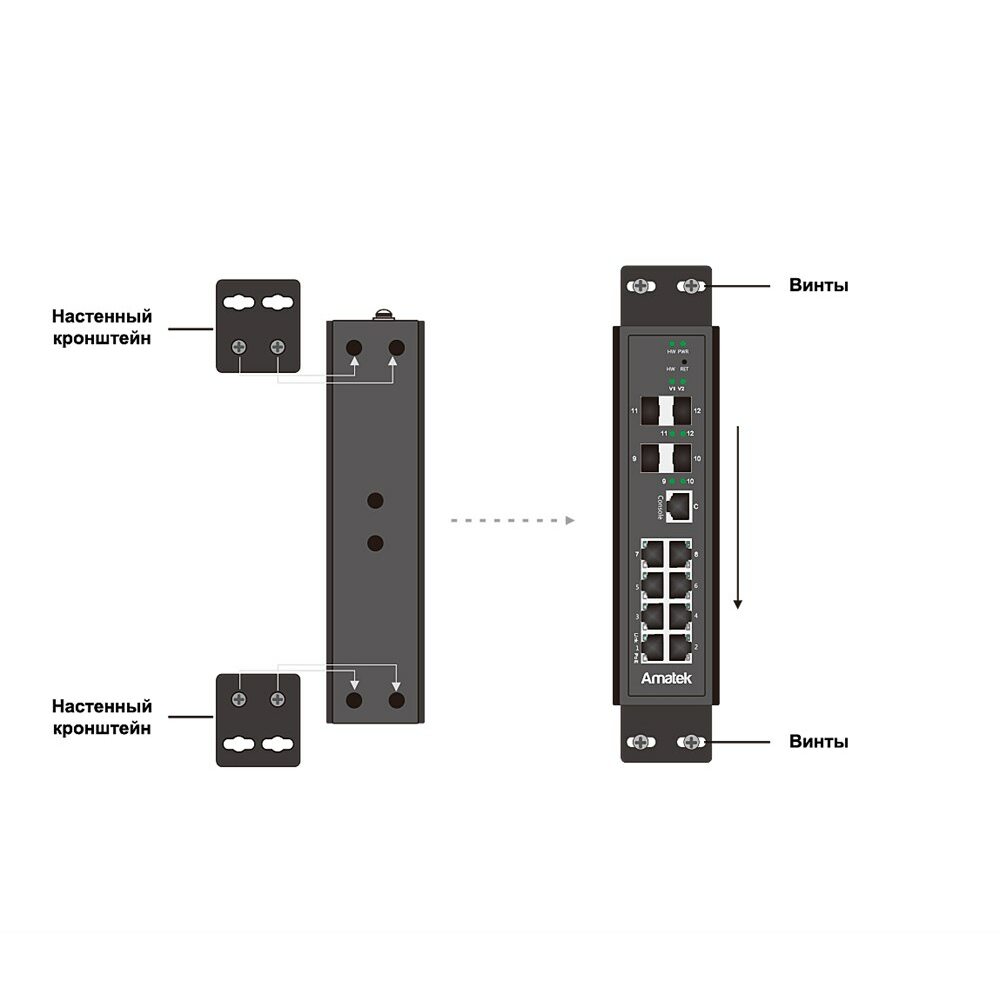

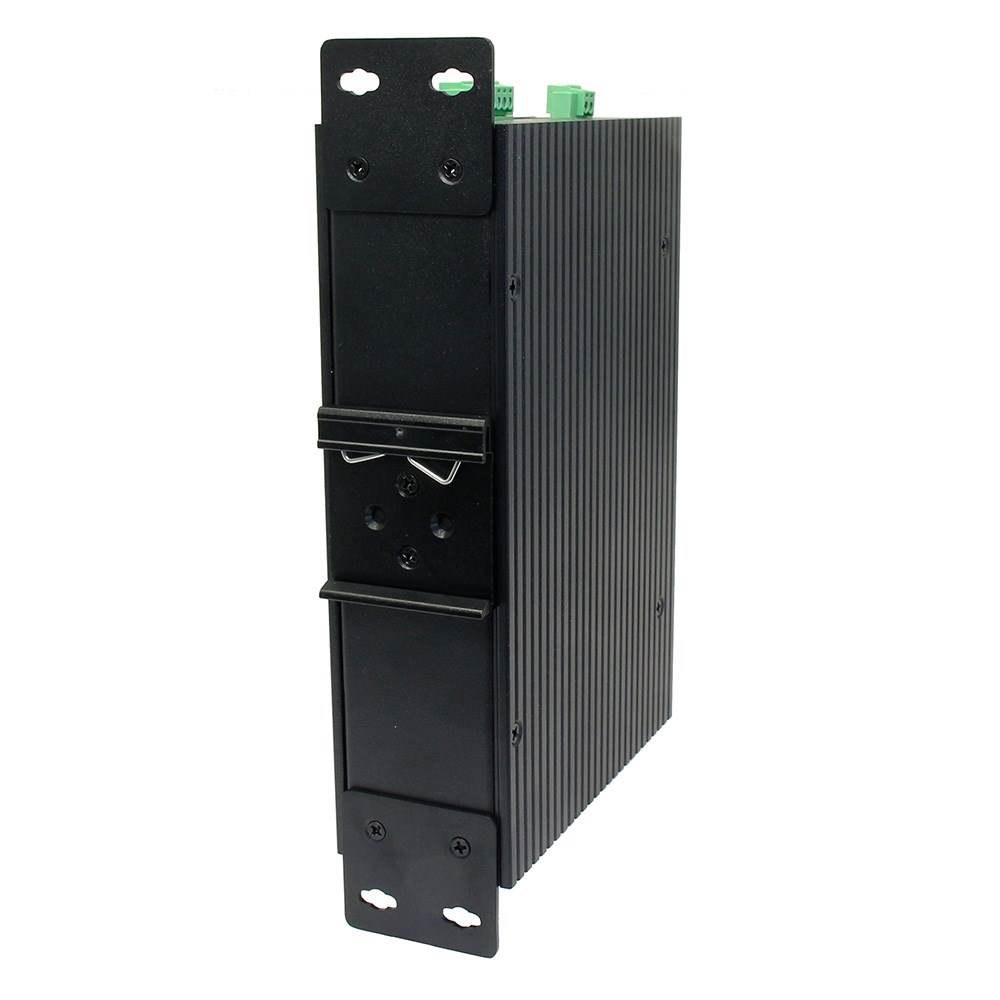

Возможно размещение коммутатора на столе, крепление на DIN-рейку 35мм или установка на стене / потолке

Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются

Средняя наработка на отказ (MTBF) до 100 000 часов

Охлаждение по безвентиляторной схеме

Рабочая температура -40 ℃...+80 ℃, относительная влажность 10%...90% (без конденсации)

Потребляемая мощность без подключенных  PoE устройств –  не более 15Вт

Питание: DC 12-36В (без PoE), DC 37-57В (с PoE).

Металлический корпус 188x130x50мм, вес 1,3кг

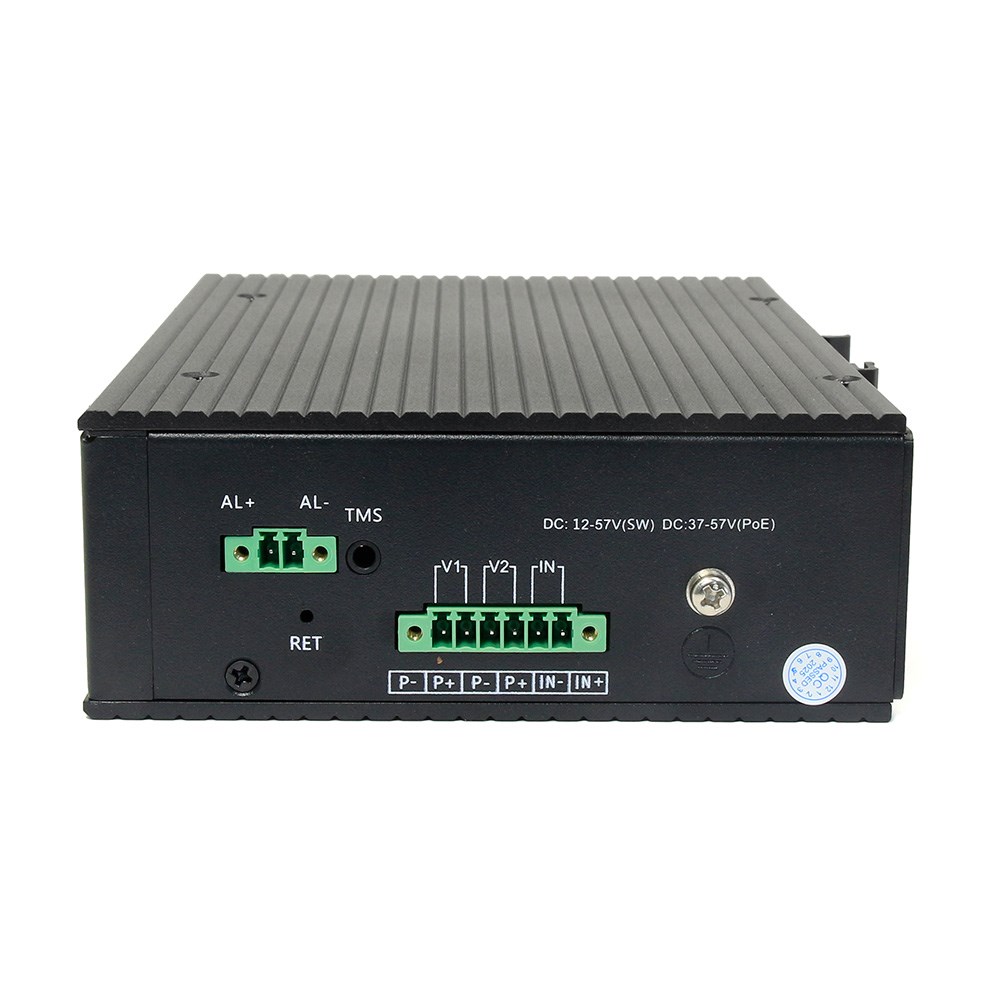

Клеммная колодка контактов выхода тревоги, разъем подключения внешнего датчика температуры и влажности, кнопка сброса 'Reset':

'AL+ ' и 'AL- ' - контакты выхода тревоги. При превышении заданных параметров срабатывают тревожные контакты. Режим работы контактов: норм. замкнутые, норм. разомкнутые, импульсный. Тип контактов: «сухие контакты». Коммутируемая нагрузка выхода тревоги: DC 12-57В, макс. 3А. При необходимости контакты подключаются к входу тревожной сигнализации, исполнительному устройству или системе управления климатом.

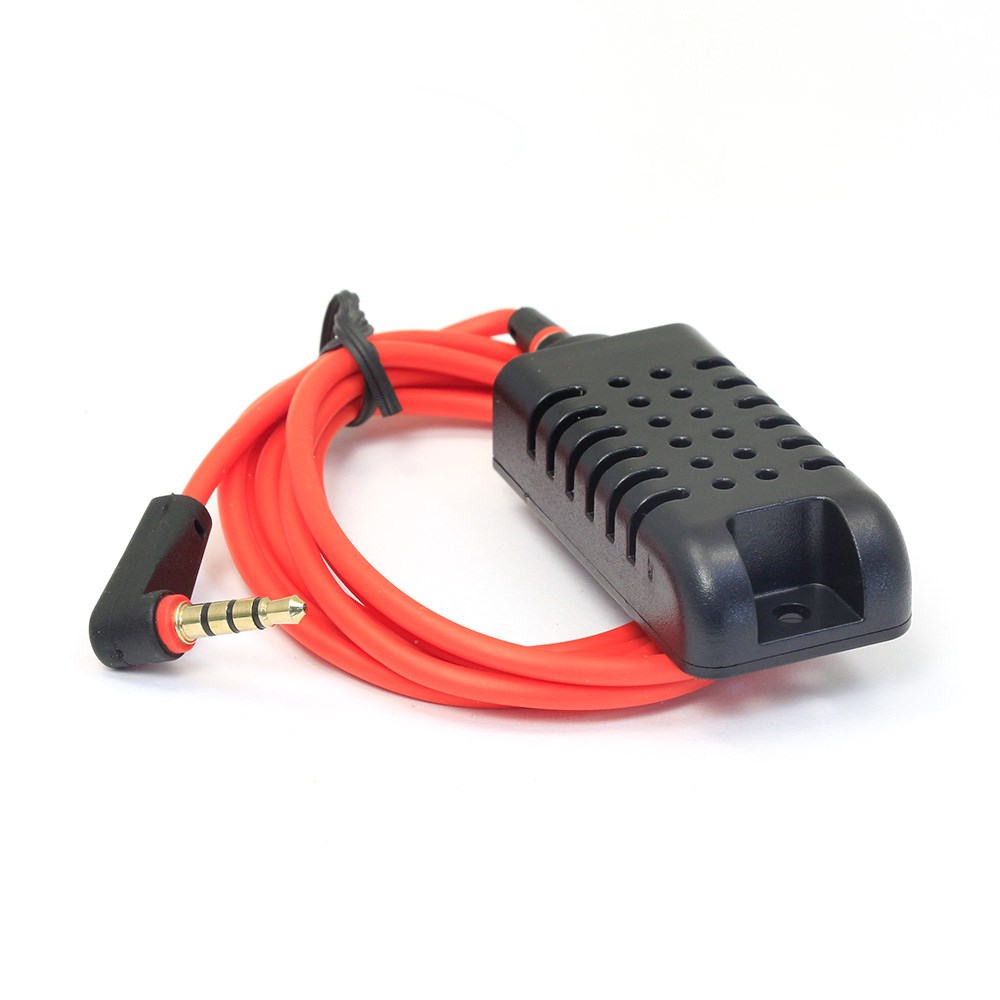

'TMS'  - разъем для подключения внешнего датчика температуры и влажности

'RET' - кнопка 'Reset' для сброса настроек / перезагрузки коммутатора.

Кнопка «HW RET» для включения Spanning Tree протокола MSTP.

Включение протокола MSTP - нажать кнопку 'HW RET' ≥ 18с. Индикатор 'HW' горит постоянно.

Выключение протокола MSTP - нажать кнопку 'HW RET' ≥ 10с. Индикатор 'HW' выключен (не горит).

Клеммная колодка для подачи питания:

Вход V1 (контакты 'P+ ' и 'P- ') - основной вход питания DC 12–57В

Вход V2 (контакты 'P+ ' и 'P- ') - резервный вход питания DC 12–57В

Вход IN (контакты 'IN+ ' и 'IN- ') –  вход тревоги. Тип контактов: «сухие контакты». Коммутируемая нагрузка входа тревоги: DC 3-57В, макс. 1А.

Вход тревоги имеет три режима детекции тревоги:

Close – вход тревоги не активен (режим по умолчанию)

Low level – тревожное событие наступает при падении напряжения ≤ 3В / отключении напряжения на контактах входа тревоги

High level – тревожное событие наступает при подключении напряжения DC 3-57В на контакты входа тревоги.

При необходимости контакты входа тревоги подключаются к выходу тревожной сигнализации (сигнализация открытия двери/окна, датчик вскрытия шкафа и т.п.), устройству контроля доступа, устройству контроля питающего напряжения, устройству контроля разряда аккумуляторов и т.п.

Комплект поставки: PoE коммутатор, датчик температуры и влажности, клеммные колодки, кронштейны для установки на стену, паспорт изделия.

Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (15Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 40Вт

AP-D48/65  (52В/1,25А) - бюджет POE для питания устройств до 45Вт

AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 95Вт

AP-DU48/2DIN  (48В/2,5А) - бюджет POE для питания устройств до 102Вт

AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 102Вт

AP-SU48/3  (48В/5А) - бюджет POE для питания устройств до 230Вт

AP-DU48/3DIN  (48В/5А) - бюджет POE для питания устройств до 230Вт

Внимание ! Это продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Обрыв заземляющего проводника может сделать устройство опасным.
