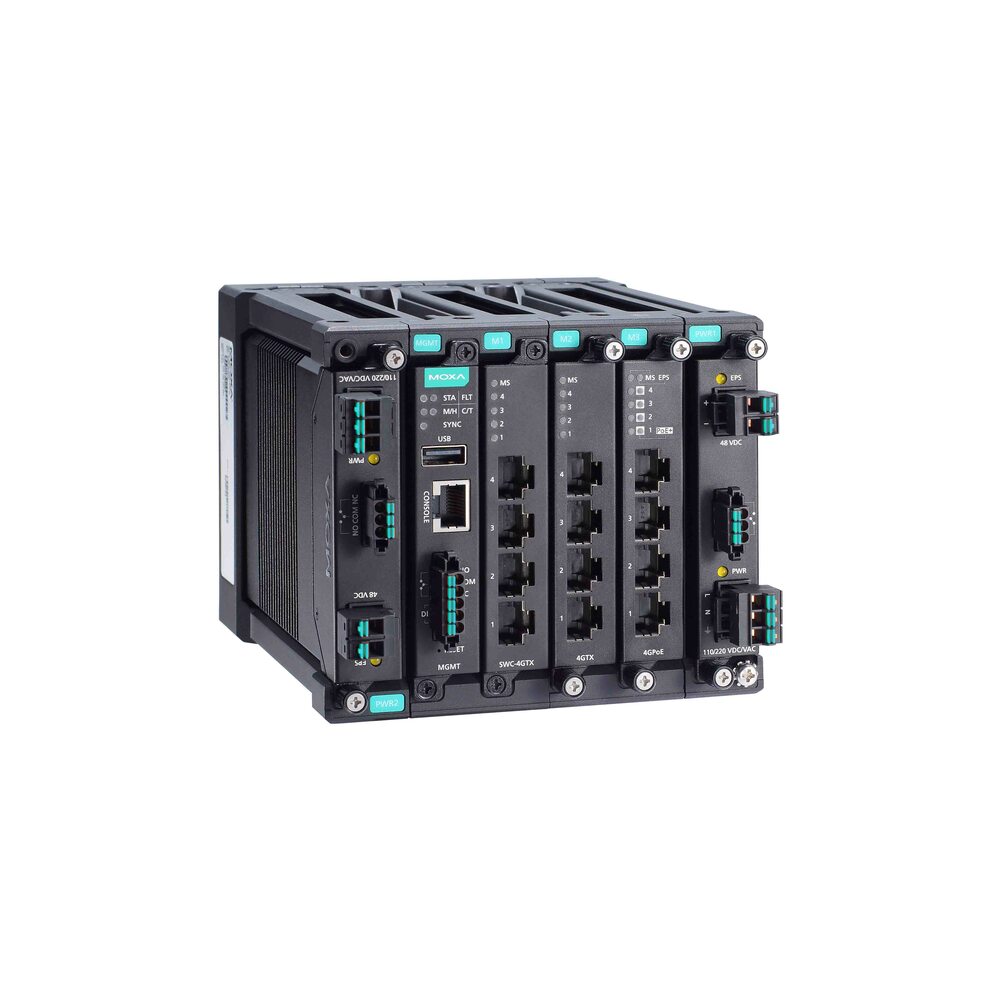

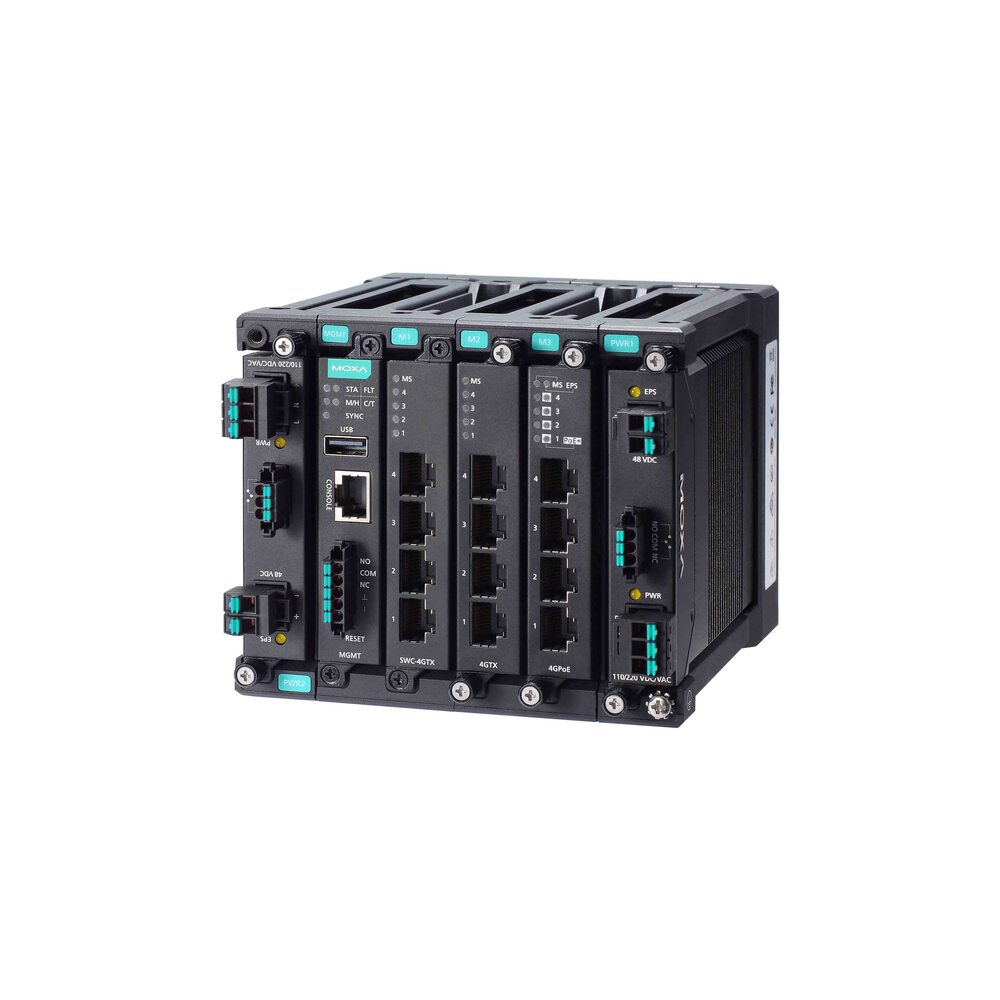

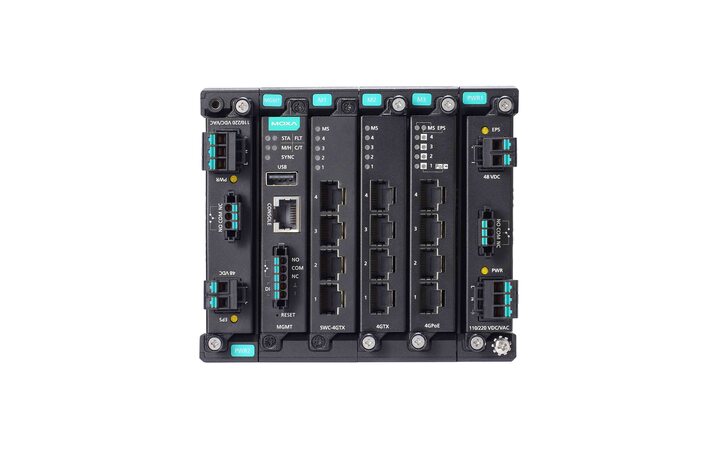

MOXA MDS-G4012

Интерфейс:

• Уровень коммутатора: L2

Технологии:

• Стандарты:
  • IEEE 802.3 для 10BaseT
  • IEEE 802.3u для 100BaseT(X) и 100BaseFX
  • IEEE 802.3ab для 1000BaseT(X)
  • IEEE 802.3z для 1000BaseX
  • IEEE 802.3x для управления потоком
  • IEEE 802.3ad для агрегации портов с LACP
  • IEEE 802.1Q для тегирования VLAN
  • IEEE 802.1D-2004 для протокола затухающего дерева
  • IEEE 802.1w для быстрого затухающего дерева
  • IEEE 802.1p для класса обслуживания
  • IEEE 802.1X для аутентификации

Протоколы:

• IPv4/IPv6
• TCP/IP
• UDP
• ICMP
• ARP
• RARP
• TFTP
• DNS
• NTP Client
• DHCP Server
• DHCP Client
• 802.1X
• QoS
• HTTPS
• HTTP
• Telnet
• SMTP
• SNMPv1/v2c/v3
• RMON
• Syslog

Протоколы управления:

• IPv4/IPv6, управление потоком, обратное управление потоком, DHCP Server/Client, ARP, RARP, LLDP, зеркалирование портов, задержка при включении, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

Протоколы фильтрации:

• GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

Протоколы резервирования:

• STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

Протоколы безопасности:

• Защита от шторма широковещательной рассылки
• Ограничение скорости
• Управление доступом по доверию
• Статическая блокировка порта
• MAC Sticky
• HTTPS/SSL
• SSH
• RADIUS
• TACACS+
• Политика логина и пароля

Протоколы синхронизации времени:

• SNTP, NTP Server/Client, NTP аутентификация

Таблица MAC-адресов:

• 16000

Размер буфера пакетов:

• 12 Мбит

Функции VLAN и IGMP:

• Максимальное количество VLAN: 256
• Диапазон VLAN ID: 1 ~ 4094
• Количество групп IGMP: 1024
• Количество приоритизированных очередей: 8

Устанавливаемые модули:

• Максимальное количество портов на устанавливаемых модулях: 8
• Количество слотов для модулей серии LM-7000H: 2 слота для модулей GE/FE, 2 слота для модулей питания
• Порты Gigabit Ethernet: 4 порта (1000 Мбит/с)

Дискретный ввод:

• Количество каналов дискретного ввода: 1 (на модуле MGMT)
• Напряжение лог. 1: +13 ~ +30 В пост.
• Напряжение лог. 0: -30 ~ +3 В
• Максимальный ток: 8 мА

Релейный вывод:

• Количество каналов релейного вывода: 3 (по одному на каждом модуле MGMT, PWR1, PWR2)
• Нагрузочная способность реле: 2 А при 30 В пост.

Управление устройством:

• Интерфейс управления: Консоль RS-232
• Разъем консольного порта: RS-232 RJ45
• MIB-базы:
  • P-BRIDGE MIB
  • Q-BRIDGE MIB
  • IEEE8021-SPANNING-TREE-MIB
  • IEEE8021-PAE-MIB
  • IEEE8023-LAG-MIB
  • LLDP-EXT-DOT1-MIB
  • LLDP-EXT-DOT3-MIB
  • SNMPv2-MIB
  • RMON MIB Groups 1, 2, 3, 9

Требования к электропитанию:

• Рабочее напряжение: Зависит от установленного модуля:
  • 24/48 (18 ~ 72) В пост. (PWR-LV-P48)
  • 110/220 (88 ~ 300/85 ~ 264) В пост./перем. (PWR-HV-P48)
• Потребление тока: Зависит от установленного модуля:
  • (PWR-LV-P48): макс. 0.53 А при 24 В пост., макс. 0.28 А при 48 В пост.
  • (PWR-HV-P48): макс. 0.11 А при 110 В пост., макс. 0.06 А при 220 В пост.,

    макс. 0.29 А при 110 В перем., макс. 0.18 А при 220 В перем.
• Возможность подключения резервного источника электропитания: Есть
• Защита от неверной полярности: Есть

Условия эксплуатации:

• Рабочая температура: -10 ~ +60 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95%, без образования конденсата

Защита:

• Защита от пыли и влаги: IP40
• Защита по току: Есть

Конструктивные свойства:

• Материал корпуса: Металл

Размеры и вес:

• Габаритные размеры: 134 x 115 x 163.25 мм
• Вес нетто: 2 кг

Монтаж:

• На DIN-рейку, настенный (опционально)

Наличие международных сертификатов:

• Сертификат соответствия транспортной безопасности 969: Есть
• Безопасность: EN 62368-1
• Электромагнитная совместимость (EMI): CISPR 32
• FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS):
  • IEC 61000-4-11
  • IEC 61000-4-2 (ESD)
  • IEC 61000-4-3 RS
  • IEC 61000-4-4 (EFT)
  • IEC 61000-4-5 Surge
  • IEC 61000-4-6 CS
  • IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/35
• Применение на электрических подстанциях: IEC 61850-3, IEEE 1613
• Применение на транспорте: EN 50121-4, NEMA TS2
• Удары: IEC 60068-2-27
• Свободное падение: IEC 60068-2-31
• Вибрации: IEC 60068-2-6

Среднее время наработки на отказ (MTBF): 1008160 часов

Гарантийный срок: 5 лет

Комплект поставки:

• Заглушки для неиспользуемых портов
• Консольный кабель RJ45-на-DB9
• Краткое руководство пользователя
• Крепеж для монтажа на DIN-рейку
• Устройство
