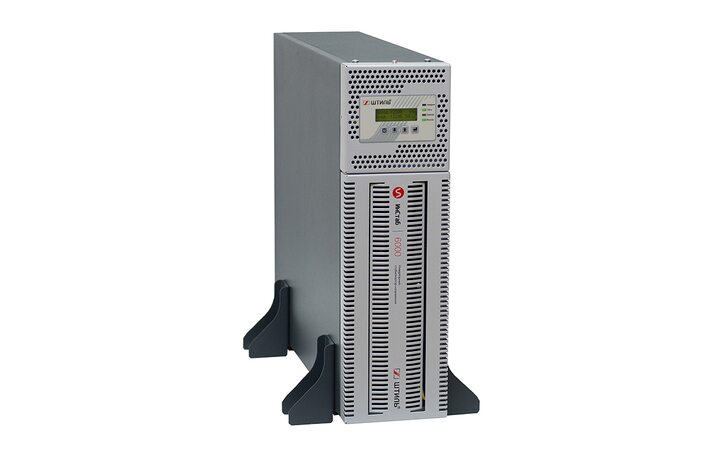

Штиль IS3306RT

Штиль IS3306RT - Трёхфазный стоечный ИнСтаб переменного напряжения Штиль, мощностью 6/5,4 (кВА/кВт).



Особенности модели:

• Мощность: 6/5,4 (кВА/кВт)
• Исполнение: напольное/стоечное,
• Конфигурация: однофазный вход, однофазный выход,
• Диапазон входного напряжения: 90-310 В,
• Выходное напряжение: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В),
• Точность стабилизации выходного напряжения: 2%,
• Быстродействие: 0 мс,
• Охлаждение: принудительное, вентиляторное,
• Гарантия: 2 года,
• Страна производитель: Россия.



  В стабилизаторе реализованы следующие виды защиты:

  	электронная защита c восстановлением от короткого замыкания и длительной перегрузки по выходу
  	электронная тепловая защита c восстановлением от внутреннего перегрева
  	электронная защита c восстановлением от аварии сети (пониженное или повышенное входное напряжение за пределами диапазона 90 - 310 В)
  	электронная аварийная защита (отключение нагрузки при возникновении любой неисправности в стабилизаторе)
  	защита от импульсных помех, грозозащита

  Инверторные стабилизаторы напряжения Штиль серии ИнСтаб мощностью 6-20 кВА предназначены для защиты от перепадов напряжения широкого спектра трехфазного бытового и промышленного оборудования:
• электрооборудования частных домов,
• газовых и водонагревательных котлов, циркуляционных насосов,
• IT-оборудования (групп серверов, серверных стоек, компьютерных залов),
• телекоммуникационного и инженерного оборудования (систем связи, электрообеспечения, безопасности и др.),
• промышленного оборудования (станков, конвейеров, систем управления автоматизацией и др.).



  Конструктивное исполнение



  Модели этой серии изготовлены в полностью металлическом корпусе и могут быть установлены как вертикально, так и горизонтально. Для удобства работы в обоих положениях предусмотрена поворотная панель управления, а в комплект поставки изделий входят специальные упоры для напольной установки и крепежи для монтажа в 19-дюймовую стойку или шкаф.



  На передней панели устройства расположены четыре светодиодных индикатора (Сеть, Выход, Байпас, Авария) и цифровой ЖК-дисплей для просмотра параметров работы (состояния входной и выходной сети, мощности нагрузки, температуры внутри стабилизатора и др.) и конфигурации, в том числе выбора значения выходного напряжения и режима работы (стандартный, ECO/байпас). Для подключения к сети электропитания и подключения нагрузки используются клеммная колодка и вводной автомат, расположенные на задней панели стабилизатора. Там же находятся два слота для опциональной установки карт мониторинга.



  Охлаждение прибора осуществляется с помощью двух малошумных вентиляторов, оснащенных интеллектуальной системой регулировки скорости вращения. Предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети.



  Средства мониторинга



  ГК Штиль также предлагает расширенную номенклатуру средств мониторинга для осуществления удаленной или локальной настройки и контроля состояния основных параметров стабилизаторов.



  Для вашего выбора доступны следующие модели карт мониторинга: IC-RS232/Dry Сontacts, IC-SNMP/Web и IC-Modbus/ Dry Contacts. Они обеспечивают дистанционную передачу данных посредством различных сетевых протоколов: Megatec, Modbus, SNMP, SMTP, протокол Штиль и др. Карты мониторинга снабжены следующими интерфейсами:
• порт RS-232,
• USB порт,
• программируемые сухие контакты (3 шт. или 8 шт.),
• Ethernet (протоколы: SNMP и др.),
• RS-485 (протоколы: Modbus RTU/ ASCII).

  Карты мониторинга инсталлируются во внутренний слот стабилизаторов. После их установки настройка сетевых параметров карт, а также настройка и контроль состояния самого стабилизатора могут быть проведены с помощью специального ПО для мониторинга - Shtyl Device Manager.



  Обращаем Ваше внимание, что карты мониторинга не входят в базовую комплектацию изделия, являются опциями и поставляются за дополнительную плату! ПО Shtyl Device Manager бесплатно и доступно для скачивания.



  Основные преимущества



  Главными особенностями инверторных стабилизаторов напряжения Штиль серии ИнСтаб являются:
• мгновенная реакция на изменение входного напряжения (0 мс),
• идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (2%) в широком диапазоне колебаний и скачков входного напряжения (155 В 537 В).

  Эти преимущества, достигнутые благодаря применению уникального инновационного двойного преобразования энергии, делают инверторные стабилизаторы Штиль самым эффективным и прогрессивным решением на сегодняшний день. Узнать подробнее об инновационном устройстве и его принципе работы можно здесь.



  Выбирая стабилизатор Штиль серии ИнСтаб, Вы получаете надежное и эффективное решение российского производства с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию.



  Преимущества стабилизаторов Штиль серии ИнСтаб:


• Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 310 В).
• Мгновенная реакция на изменение входного напряжения 0 мс.
• Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии.
• Многоуровневая электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (любой фазы за пределами диапазона 90 310 В).
• Работа на заявленной мощности в широком диапазоне входного напряжения - 165 310 В.
• Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети).
• Высокий КПД - до 97 %.
• Низкий уровень шума, небольшой вес и габариты.
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. Digital Signal Processor).
• Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации).
• Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть).



  Дополнительные особенности:


• Универсальное стоечное/напольное исполнение (позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать в стойке).
• Наличие режима байпас (обеспечивает возможность питания потребителей напрямую от сети, в обход стабилизатора).
• Поддержка режима работы ЭКО (обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети).
• Принудительное вентиляторное охлаждение с адаптивной скоростью вращения.
• Встроенная молниезащита (варистор 2 кВ, 1/50 мкс).
• Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора.
• Возможность выбора значения выходного напряжения: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В).
• ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния системы, основных входных и выходных параметров и режима работы стабилизатора.
• Интерфейсы удаленного доступа к стабилизатору: RS-232, USB, сухие контакты, Ethernet, RS-485 (опция).



  Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RТ, IS3310RT (вертикальная напольная установка)



  1 - панель управления и индикации,

  2 - поворотная часть передней панели,

  3 - неповоротная часть передней панели,

  4 - упор для вертикальной установки.



  Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RТ, IS3310RT (горизонтальная установка в стойку)



  1 - кронштейн для горизонтального крепления,

  2 - панель управления и индикации,

  3 - поворотная часть передней панели,

  4 - неповоротная часть передней панели.



  Компоненты задней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT



  1 - выводы для подключения входной сети переменного тока и нагрузки,

  2 - вентилятор,

  3 - автоматический выключатель Сеть,

  4 - вентилятор,

  5 - слот для установки дополнительной платы расширения интерфейсов,

  6 - слот для установки дополнительной платы расширения интерфейсов.



  Структурная схема принципа работы стабилизатора





  Комплектация:
  1. Трехфазный стабилизатор переменного напряжения Штиль IS33XXRT - 1 шт.
  2. Упор для вертикальной установки - 2 шт.
  3. Кронштейн для горизонтального крепления - 2 шт.
  4. Руководство по эксплуатации - 1 шт.
  5. Индивидуальная упаковка - 1 шт. (картонная коробка)
