Комплекс бесконтактного измерения температуры RVi RV-4RTMK-M.BS400L13/M4-WSO/2320-1/TZM

RV-4RTMK-M.BS400L13/M4-WSO/2320-1/TZM - комплекс предназначен для развертывания систем дистанционного измерения температуры тела человека, оперативного выявления людей с повышенной температурой и формирования тревожных событий в таких случаях. Функция измерения температуры тела реализуется бесконтактным методом. Возможно одновременное измерение температуры у нескольких человек в поле зрения.

Измерение температуры осуществляется совместно с алгоритмом обнаружения лица в кадре, что дает возможность определять температуру у человека в головном уборе, в очках, в шлеме (в данном случае забрало не должно быть опущено, незакрытой даже стеклом должна оставаться часть лица) и т.п. Для корректной работы комплекса применяется технология поддержания уровня точности измерения температуры тела.

Эта технология реализуется при помощи калибровочного устройства с настройкой референсного значения наблюдаемой в кадре тепловизора температуры. При развертывании комплекса и его настройки в рабочий режим необходимо обеспечить ограниченную зону прохода людей и разместить биспектральный тепловизор и калибровочное устройство в соответствии с требованиями по месту и высоте.

Биспектральный тепловизор и калибровочное устройство должны быть направлены друг на друга. Калибровочное устройство размещается рядом с зоной прохода людей, находится вне области измерения температуры биспектральным тепловизором.

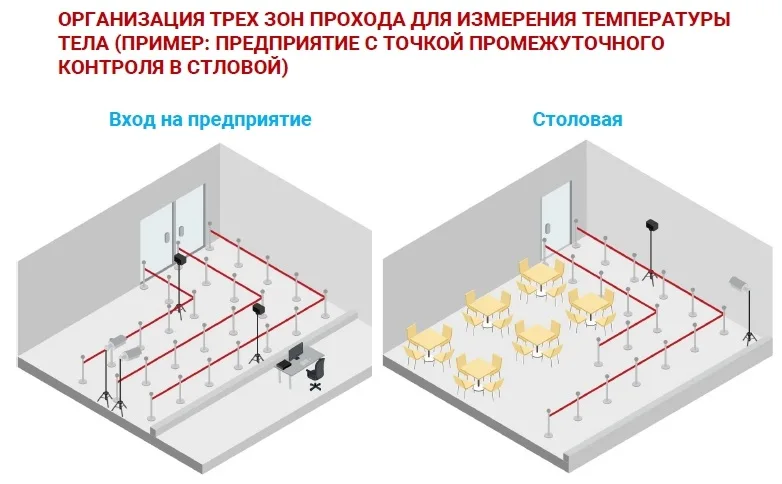

Комплекс RUBEZH RV-4RTMK-M.BS400L13/M4-WSO/2320-1/TZM в своей базовой комплектации предназначен для организации трех зон прохода. При этом может выступать в качестве основы для построения системы одновременного контроля четырех и более зон прохода.

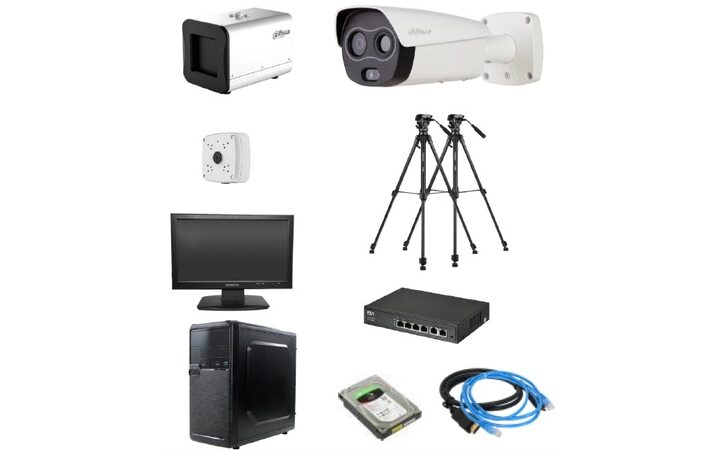

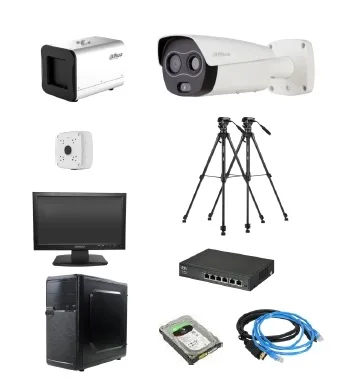

В комплекс RUBEZH RV-4RTMK-M.BS400L13/M4-WSO/2320-1/TZM входят

• 3 шт. биспектральных тепловизора,
• 3 шт. калибровочных устройства,
• 6 шт. штативов с адаптерами крепления,
• автоматизированное рабочее место с ПО,
• монитор,
• коммутатор с поддержкой PoE,
• набор кабелей и аксессуаров.

Технические характеристики

Биспектральный тепловизор

• Разрешение тепловизионного сенсора 400x300
• Диапазон измерения температуры тела От +30°C до +45°C
• Точность измерения температуры тела ±0.3°C
• Индикация превышения температурного порога Звуковой сигнал, световая индикация
• Объектив тепловизионного модуля Фиксированный, f = 13 мб, Г: 30°, В: 22.6°
• Разрешение сенсора видимого спектра 1920x1080
• Объектив модуля видимого спектра Фиксированный, f = 8 мм, Г: 40° В: 22°
• Вес тепловизора 1400 г
• Тип электропитания тепловизора DC 12 В, PoE
• Габаритные размеры тепловизора 279.9x103.8x95.8 мм (с кронштейном)
• Диапазон рабочих температур тепловизора От +10°C до +35°C
• Количество тепловизоров в комплекте 3 шт.

Калибровочное устройство

• Температурное разрешение 0.1⁰С
• Точность поддержания температуры ±0.2⁰С
• Диапазон настраиваемой температуры От +5°C до +50°C
• Вес калибровочного устройства 1800 г
• Тип электропитания калибровочного устройства АС 220 В
• Габаритные размеры калибровочного устройства 110x120x180 мм
• Количество калибровочных устройств в комплекте 3 шт

IP-видеорегистратор

• В комплекте видеорегистратора USB-мышь

Автоматизированное рабочее место

• Количество рабочих мест в комплекте 3 шт
• Программное решение Присутствует
• Исполнение Башня, MiniTower
• Подключение До 16, лицензии на подключение каналов видео
• Подключение мониторов До 2, интерфейсы 1xVGA, 1xDVI-I, 1xHDMI
• Разрешение записи D1 720x576
• Работа с видеопотоком видимого и теплового спектра Поддерживается
• Объем встроенного жесткого диска 4 ТБ
• Тип электропитания рабочего места АС 220 В, потребление до 550 Вт
• Габаритные размеры рабочего места 355x170x355 мм
• Диапазон рабочих температур рабочего места От +5°C до +35°C
• Вес рабочего места 6500 г
• В комплекте рабочего места Мышь, клавиатура, кабель питания

Коммутатор

• Количество коммутаторов в комплекте 3 шт.
• Исполнение коммутатора Настольное
• Порты PoE Присутствуют
• Тип электропитания коммутатора AC 100-240 В, потребление до 3 Вт
• Габаритные размеры коммутатора 130x190x32 мм
• Диапазон рабочих температур коммутатора От -10°С до +50°С
• Вес коммутатора 900 г

Монитор

• Тип электропитания монитора DC 12 В
• Дисплей Диагональ - 19.5 ', разрешение – 1920х1080
• В комплекте Адаптер питания АС 220 В/DC 12 В, VGA-кабель
• Вес монитора 3900 г
• Габаритные размеры монитора 486x370x190 мм
• Диапазон рабочих температур монитора От 0°C до +40°C
• Исполнение монитора Настольное
• Количество мониторов в комплекте 3 шт
• Видеовходы VGA – 1 шт., HDMI – 1 шт., BNC – 1 шт.

Штатив

• Тип установки на горизонтальную плоскость Не менее 3 точек опоры
• Высота установки оборудования Не менее 2 м
• Способ фиксации биспектрального тепловизора С помощью адаптера RV-4TD-A/01/BST
• Способ фиксации калибровочного устройства С помощью адаптера RV-4TD-A/01/BB
• Количество штативов в комплекте 3 шт
• Рекомендуемые параметры установки
• Расстояние от тепловизора до черного тела 3 м
• Высота установки черного тела 1.8 м
• Высота установки тепловизора 2 м
• Ширина зоны прохода 1.3 м.
