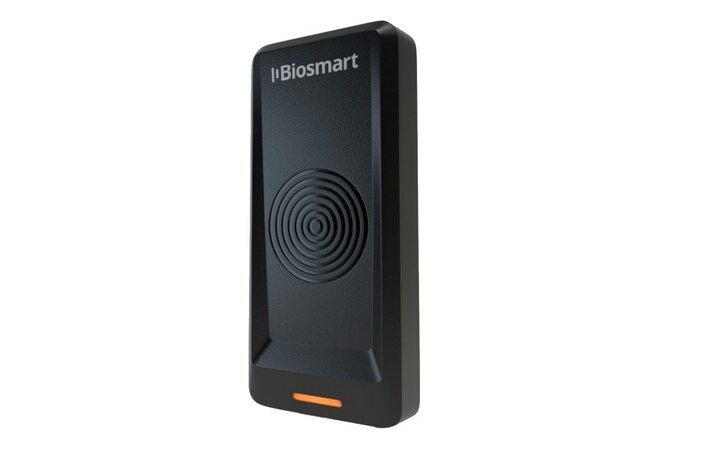

MAXBioSmart WR-10-EM
Нажмите на фото, чтобы увеличитьО товаре
Главное для выбора
- Питание
- 12VDC
- Интерфейс подключения
- Wiegand , RS485
- Материал корпуса
- Пластик
- Место установки
- В помещении
- Поддерживаемые форматы карт
- EM Marine
- Рабочая частота
- 125КГц
Подбираете оборудование?
Поможем проверить совместимость и составить комплект.
Доставка по РоссииКурьер, транспортная компания, самовывоз↗Оплата по счёту или картойОтгрузка после 100% предоплаты↓Гарантия и возвратУсловия и порядок обращения↗
Обзор модели
Описание
Считыватель BioSmart WR-10 предназначен для считывания информации с пассивных идентификаторов (RFID-меток) и применяется с контроллерами BioSmart UniPass (BioSmart UniPassEX) и BioSmart Prox-E (BioSmart Prox-E-EX). Считыватель может использоваться в составе системы контроля и управления доступом BioSmart либо с другими контроллерами, поддерживающими взаимодействие по интерфейсу Wiegand или RS-485 (OSDP).
Считыватели BioSmart WR-10 выпускаются в исполнениях:
BioSmart WR-10-EM (для считывания информации с RFID-меток формата EM-Marine) BioSmart WR-10-MF (для считывания информации с RFID-меток формата Mifare) BioSmart WR-10-LG (для считывания информации с RFID-меток формата Legic) BioSmart WR-10-MU (с мультиформатным считывателем)
Совместимость форматов RFID-меток и исполнений считывателя
Устройство и работа
Считыватель BioSmart WR-10 состоит из печатной платы и антенны, размещённых в пластиковом корпусе, а также подключенного отрезка многожильного кабеля.
Место подключения отрезка кабеля и печатная плата со всеми элементами, кроме движкового переключателя и зуммера залиты компаундом.
Исполнения считывателей BioSmart WR-10 отличаются типами встроенных антенн.
В считывателе BioSmart WR-10-EM установлена антенна с рабочей частотой 125 кГц, которая используется для взаимодействия с RFID-метками формата EM-Marine.
В считывателях BioSmart WR-10-MF и BioSmart WR-10-LG установлена антенна с рабочей частотой 13,56 МГц для взаимодействия с RFID-метками форматов Mifare и Legic.
В считывателе BioSmart WR-10-MU установлены 2 антенны: одна антенна с рабочей частотой 125 кГц, вторая с рабочей частотой 13,56 МГц. Использование двух антенн позволяет с помощью одного считывателя обеспечивать взаимодействие с RFID-метками различных форматов.
Считыватель BioSmart WR-10 работает совместно с контроллером. При подключении считывателя BioSmart WR-10 к контроллеру и подаче питания на устройства вблизи антенны считывателя создаётся электромагнитное поле рабочей частоты. При внесении в поле считывателя RFID-метки в микросхеме RFID-метки наводится напряжение и излучается ответный сигнал, содержащий код метки и дополнительную информацию. Считыватель BioSmart WR-10 принимает информацию с RFID-метки и передаёт на контроллер. Контроллер принимает решение о предоставлении доступа и отправляет на считыватель BioSmart WR-10 команды управления светодиодами и зуммером.
Подключение считывателя BioSmart WR-10 к контроллеру BioSmart Prox-E (BioSmart Prox-E-EX) по интерфейсу RS-485
Если расстояние между BioSmart Prox-E и BioSmart WR-10 превышает 60 метров, то для согласования линии связи нужно установить терминирующие резисторы (RT) на обоих концах линии связи как показано на рисунке ниже.
При подключении считывателей BioSmart WR-10 убедитесь в том, что движковые переключатели установлены в правильное положение, адреса считывателей не повторяются.
Терминальные резисторы (RT) устанавливаются по обоим концам линии связи только если её длина превышает 60 м.
При запитывании нескольких считывателей через один контроллер BioSmart Prox-E (BioSmart Prox-E-EX) ток потребления контроллера возрастает. Убедитесь, что мощность источника питания контроллера достаточна для обеспечения электропитанием всех устройств.
Подключение считывателя BioSmart WR-10 к стороннему контроллеру по протоколу OSDP
Подключение считывателя BioSmart WR-10 к контроллеру BioSmart Prox-E (BioSmart Prox-E-EX) по интерфейсу Wiegand
Подключение считывателя BioSmart WR-10 к контроллеру BioSmart UniPass (BioSmart UniPass-EX) по интерфейсу Wiegand
Считыватели BioSmart WR-10 выпускаются в исполнениях:
Совместимость форматов RFID-меток и исполнений считывателя
Устройство и работа
Считыватель BioSmart WR-10 состоит из печатной платы и антенны, размещённых в пластиковом корпусе, а также подключенного отрезка многожильного кабеля.
Место подключения отрезка кабеля и печатная плата со всеми элементами, кроме движкового переключателя и зуммера залиты компаундом.
Исполнения считывателей BioSmart WR-10 отличаются типами встроенных антенн.
В считывателе BioSmart WR-10-EM установлена антенна с рабочей частотой 125 кГц, которая используется для взаимодействия с RFID-метками формата EM-Marine.
В считывателях BioSmart WR-10-MF и BioSmart WR-10-LG установлена антенна с рабочей частотой 13,56 МГц для взаимодействия с RFID-метками форматов Mifare и Legic.
В считывателе BioSmart WR-10-MU установлены 2 антенны: одна антенна с рабочей частотой 125 кГц, вторая с рабочей частотой 13,56 МГц. Использование двух антенн позволяет с помощью одного считывателя обеспечивать взаимодействие с RFID-метками различных форматов.
Считыватель BioSmart WR-10 работает совместно с контроллером. При подключении считывателя BioSmart WR-10 к контроллеру и подаче питания на устройства вблизи антенны считывателя создаётся электромагнитное поле рабочей частоты. При внесении в поле считывателя RFID-метки в микросхеме RFID-метки наводится напряжение и излучается ответный сигнал, содержащий код метки и дополнительную информацию. Считыватель BioSmart WR-10 принимает информацию с RFID-метки и передаёт на контроллер. Контроллер принимает решение о предоставлении доступа и отправляет на считыватель BioSmart WR-10 команды управления светодиодами и зуммером.
Подключение считывателя BioSmart WR-10 к контроллеру BioSmart Prox-E (BioSmart Prox-E-EX) по интерфейсу RS-485
Если расстояние между BioSmart Prox-E и BioSmart WR-10 превышает 60 метров, то для согласования линии связи нужно установить терминирующие резисторы (RT) на обоих концах линии связи как показано на рисунке ниже.
При подключении считывателей BioSmart WR-10 убедитесь в том, что движковые переключатели установлены в правильное положение, адреса считывателей не повторяются.
Терминальные резисторы (RT) устанавливаются по обоим концам линии связи только если её длина превышает 60 м.
При запитывании нескольких считывателей через один контроллер BioSmart Prox-E (BioSmart Prox-E-EX) ток потребления контроллера возрастает. Убедитесь, что мощность источника питания контроллера достаточна для обеспечения электропитанием всех устройств.
Подключение считывателя BioSmart WR-10 к стороннему контроллеру по протоколу OSDP
Подключение считывателя BioSmart WR-10 к контроллеру BioSmart Prox-E (BioSmart Prox-E-EX) по интерфейсу Wiegand
Подключение считывателя BioSmart WR-10 к контроллеру BioSmart UniPass (BioSmart UniPass-EX) по интерфейсу Wiegand
Технические данные
Характеристики
- Интерфейс подключения
- Wiegand , RS485
- Материал корпуса
- Пластик
- Место установки
- В помещении
- Питание
- 12VDC
- Поддерживаемые форматы карт
- EM Marine
- Рабочая частота
- 125КГц
- Тип
- Считыватель карт
- Цвет
- Черный
Подробная спецификация
- Интерфейсы связи с контроллерами: RS-485, Wiegand
- Поддерживаемые протоколы при работе по интерфейсу RS-485: OSDP, Специальный протокол для BioSmart Prox-E
- Скорость передачи данных при работе с контроллером BioSmart Prox-E, бит/с: 115200Форма
- Максимальная длина линии связи при использовании интерфейса RS-485, м: 1200*
- Максимальная длина линии связи Wiegand, м: 20
- Индикация: Сигнал зуммера, двухцветный светодиод
- Способ управления индикацией: По внутренней программе или от внешнего устройства
- Напряжение питания постоянного тока, В: 12 ± 15%
- Максимальный ток потребления, мА: 140
- Формат считывателя: EM-Marine
- Материал корпуса: Пластик
- Габаритные размеры, мм: 120 х 55 х 18
- Масса нетто, г: 135
- Масса брутто, г: 218
- Диапазон рабочих температур, °C: от минус 40 до плюс 50
- Верхнее значение относительной влажности воздуха при температуре 25 °C, %: 70
