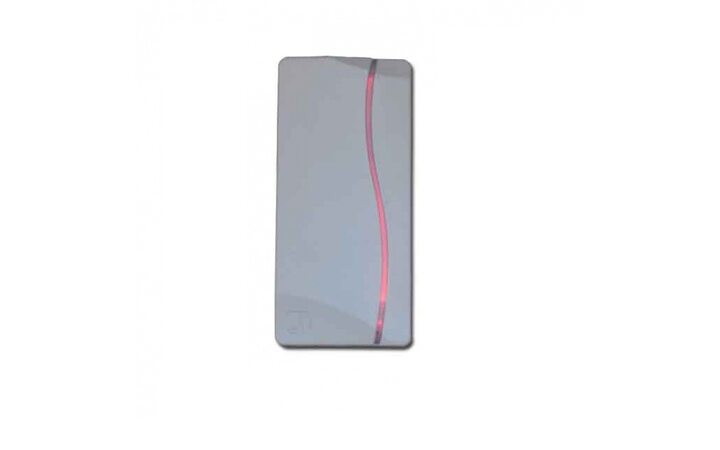

ELSYS SW20-MF Gray

Считыватель Elsys-SW20-MF Gray предназначен для использования в составе систем контроля и управления доступом (СКУД). Считыватель обеспечивает считывание кода с бесконтактных карт и брелоков (рroximity-идентификаторов) и передачу полученной информации в контроллеры СКУД по интерфейсам Wiegand или Touch Memory. Считыватель может быть применен в любых других системах, требующих аппаратной идентификации пользователя (охранные системы, системы предоставления платных услуг, программы лояльности и т.п.).

Режимы работы считывателя Elsys-SW20-MF

Считыватель Elsys-SW20-MF может работать в режиме чтения UID (уникального номера) карты или в защищенном режиме.

В защищенном режиме считыватель для работы с картами использует секретные ключи, хранимые в энергонезависимой памяти считывателя и делающие возможным чтение информации из заданного блока данных. Занесение ключей в считыватели осуществляется при помощи программирующей мастер-карта. В защищенном режиме в качестве номера карты считыватель передает информацию из защищенной области и игнорирует карты, находящиеся в транспортном состоянии, карты UltraLight и карты, запрограммированные с использованием других ключей.

Программируемые настройки считывателя Elsys-SW20-MF

Считыватель Elsys-SW20-MF Gray обладает набором программируемых настроек, позволяющих задать размерность и правила формирования номера карты, передаваемого в контроллер СКУД.

• Установка типа формата Wiegand

  Для считывателя может быть выбрана разновидность формата Wiegand – Wiegand 26 (по умолчанию) или Wiegand 42.


• Передача номера карты в режиме Touch Memory

  По умолчанию номер карты, передаваемый в контроллер, имеет максимальную размерность (6 байт). Если установлен режим передачи кода в диапазоне выбранного формата Wiegand, в контроллер будут передаваться младшие байты номера карты, в соответствии с установленным значением настройки «Формат Wiegand» (для Wiegand 26 – 3 байта, для Wiegand 42 – 5 байт), а старшая часть кодовой посылки Touch Memory будет дополнена нулями.


• Определение способа формирования номера карты для передачи в контроллер

  По умолчанию считыватель Elsys-SW20-MF в качестве номера карты передает байты UID1..UID6, игнорируя младший байт (для карт, имеющих 7- или 10-байтовый идентификационный номер, младший байт UID0 - код вендора). Для совместимости со считывателями, учитывающими младший байт, предусмотрена и возможность передачи в качестве номера карты байт UID0…UID5.

Технические характеристики

• Поддерживаемые типы идентификаторов: Mifare (Classic 1k / 4 k, Ultralight)
• Расстояние считывания, см: 3-6 см
• Выходной интерфейс: Wiegand-26, Wiegand-42, Touch Memory
• Максимальное расстояние от считывателя до контроллера: При использовании интерфейса Touch Memory – 15 м
• При использовании интерфейса Wiegand – 100 м
• Напряжение питания, В: 8-18 постоянного тока
• Ток потребления, мА, не более: 50
• Индикация: Двухцветный (красный/зелёный) светодиод, зуммер
• Средний срок службы: 10 лет
• Гарантийный срок эксплуатации, мес.: 36
• Масса (нетто, брутто), не более, г: 85 / 135
• Габаритные размеры, не более, мм: 95x45x14
• Цвет корпуса: светло-серый (Gray)<
• Производитель: ELSYS
