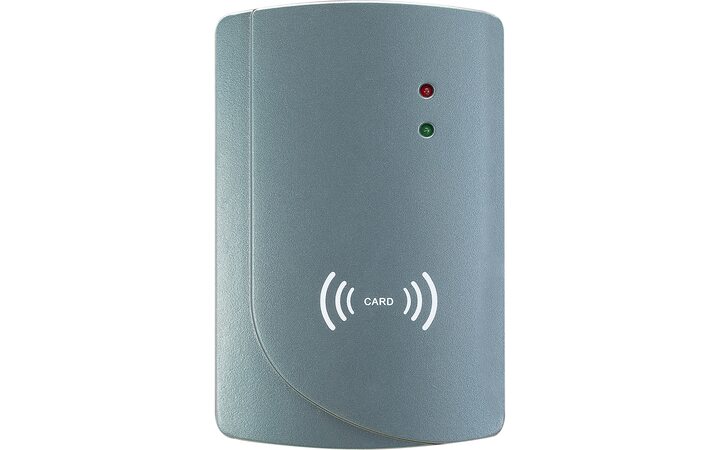

HSU-HAC

Настенный считыватель для карт типа MIFARE - может работать как в режиме полностью аналогичном режиму электронного гостиничного замка, дающим возможность проводить все стандартные операции с замком, так и функционировать в условиях интеграции с другой СКУД. У считывателя есть возможность программирования, что существенно повышает уровень его функциональности.

Бывают случаи, когда установка обычного замка невозможна, к примеру если двери, которые планируется устанавливать - слишком тонкие, слишком толстые или имеют место декоративные элементы, филенка. Например - стеклянная дверь в сауну, с возможностью открытия с помощью ключа от номера или же установка турникета для контроля прохода гостей на определенный этаж хостела. В этих случаях отличным решением может быть установка настенного считывателя для контроля ригельного или электромагнитного замка, турникета, шлагбаума.

Учитывая, что данный настенный считыватель имеет возможность управлять высокими по мощности замками - ему требуется источник питания извне, на 12 вольт, с наличием резервного питания для защиты от сбоев электричества.

Контроллер можно настроить так, чтобы замок открывался при включении питания или наоборот - при отключении.

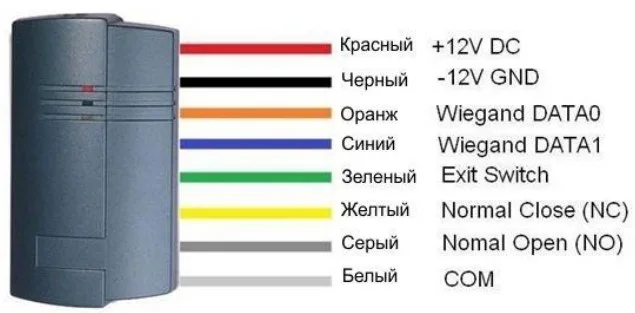

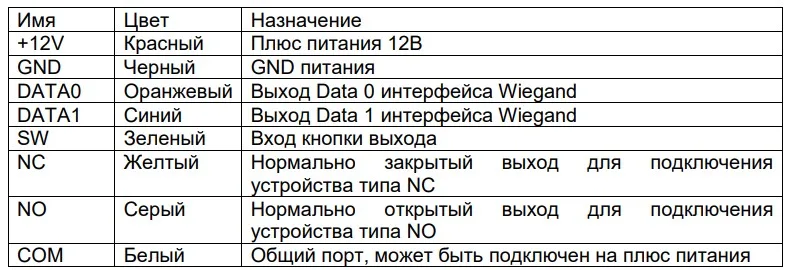

Назначение выводов

Типичное применение

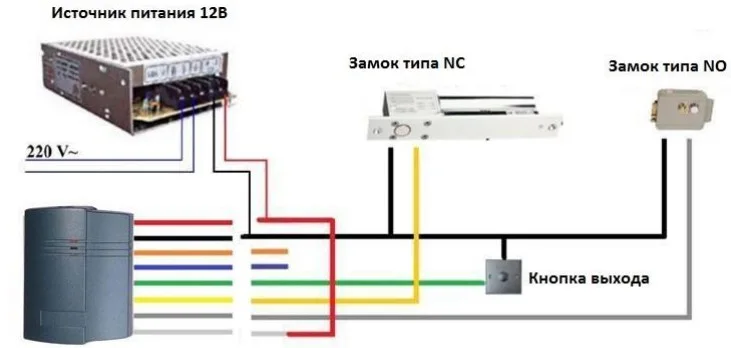

Контроллер доступа: управление замком напрямую

Примечания

1. После считывания разрешенной карты, открывает замок на 15 секунд, после этого закрывает его автоматически
2. Замок может быть открыт кнопкой выхода, тип сухой контакт
3. Ток замка достаточно высок (около 0,5А). По этой причине кабель между замком и контроллером не должен быть сечением меньше чем 0,5мм2. Не используйте сетевой кабель

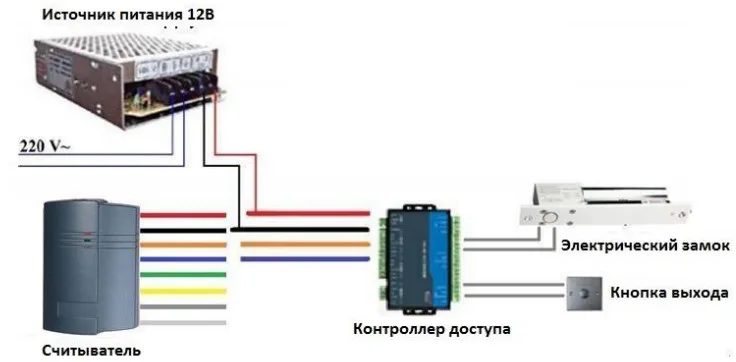

Считыватель для внешнего контроллера

Если требуется больше функций для управления доступом, устройство может быть использовано как считыватель путем шины Wiegand к внешнему контроллеру доступа. Все остальные устройства, такие как замки, кнопки выхода, пр. должны быть подключены к контроллеру оступа. После считывая действительной карты, номер карты будет отправлен в формате интерфейса Wiegand26.

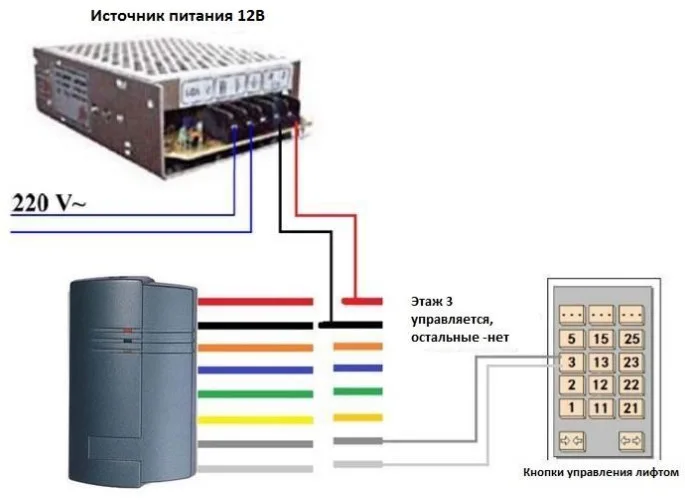

Контроллер лифта

Контроллер имеет сухой контакт, чтобы иметь возможность управлять доступом как к одному этажу, так и к нескольким одновременно. Поскольку используется один сухой контакт, невозможно распределить отдельные доступы по этажам.
