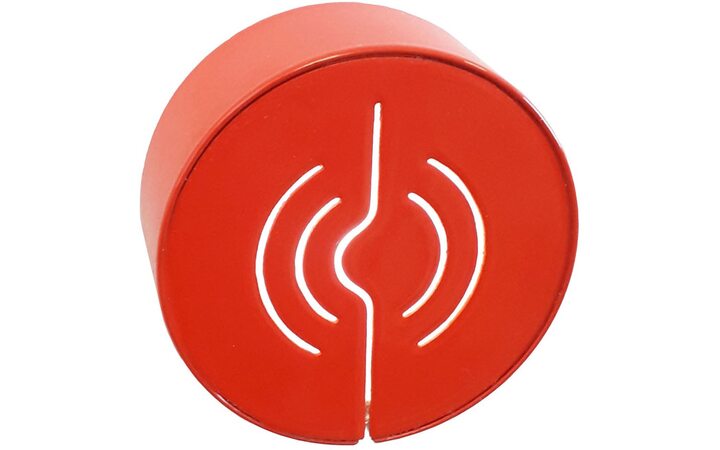

JSB-Systems JSBo 392.0.1 красный

Антивандальный считыватель-контроллер EM-Marine. Предназначен для открывания электроуправляемого замка путем чтения идентификатора электронного ключа в домофонных системах или системах контроля и управления доступом. Считывает proximity карты, брелоки, браслеты и т.п. стандарта EM-Marine. Емкость контроллера 255 ключей. Выход сигнал открывания системы видеодомофона (+12В на линии аудио в течение 0.5 секунд).

Материал: металл. Индикация изделия световая и звуковая. Рабочая частота 125 кГц, дальность считывания - 20 мм, напряжение питания DC 815 В, потребляемый ток 30 мА (при 12 В), габаритные размеры, ДхШхВ - 40х40х17 мм. Степень защиты IP54. Вес в упаковке 40 г.

Предназначен для эксплуатации как внутри помещений, так и на улице, температура окружающей среды: от - 30 С до + 50 С, относительная влажность воздуха: не более 98 % при 25 С, по возможности следует избегать прямого попадания на изделие атмосферных осадков, прямых солнечных лучей, песка, пыли. Комплектация: считыватель в сборе с крепежным кронштейном, мастер-ключ, инструкция-шаблон, упаковка. Базовые цвета: белый, коричневый, серый, черный, красный, золото, хром.

Монтаж и подключение.

Рекомендуемое место установки: возле двери, калитки, ворот и т.п. со стороны улицы рядом с ручкой двери (калитки и т.п. если есть ручка) на высоте 1 метр от пола. Изделие монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное поднесение к нему идентификаторов.

По возможности следует ограничить прямое попадание на изделие атмосферных осадков.

Если рядом располагаются несколько изделий, то следует располагать их не ближе 5 см. друг от друга (иначе уменьшается дальность считывания).

Порядок монтажа:

1. При необходимости разметьте и просверлите отверстия для кабеля и крепежа согласно рисунку 1 или шаблону, входящему в комплект поставки.

2. Снимите крепежный кронштейн (см. рисунок 2). Для этого частично выкрутите винты 3 из кронштейна 2 и отсоедините кронштейн от корпуса изделия 1.

3. Закрепите кронштейн, используя крепеж соответствующий материалу на который устанавливается изделие.

4. Проведите необходимые кабели выполните соединения.

5. Оденьте корпус изделия 1 (рис. 2) на кронштейн 2 и зафиксируйте винтами 3.

Рекомендуемый кабель для подключения изделия: КСПВ(г) 4х0,12 или UTP5E.

Назначение проводов изделия:

Красный питание,

Черный общий,

Желтый (Белый) выход (линия аудио видеодомофона).

Типовые схемы включения указаны на рисунках 3-7.
