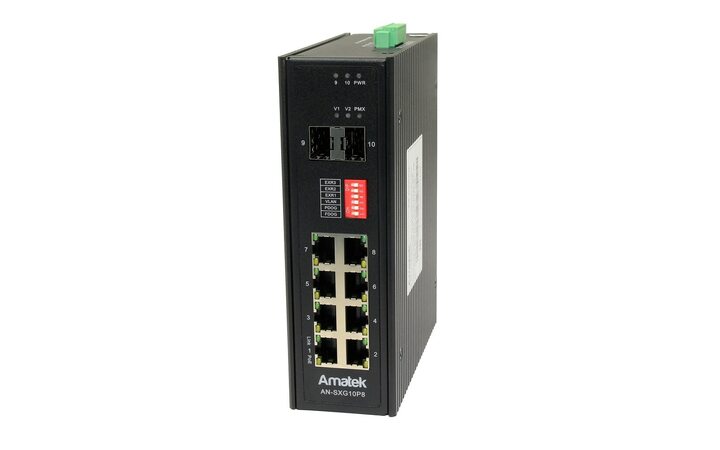

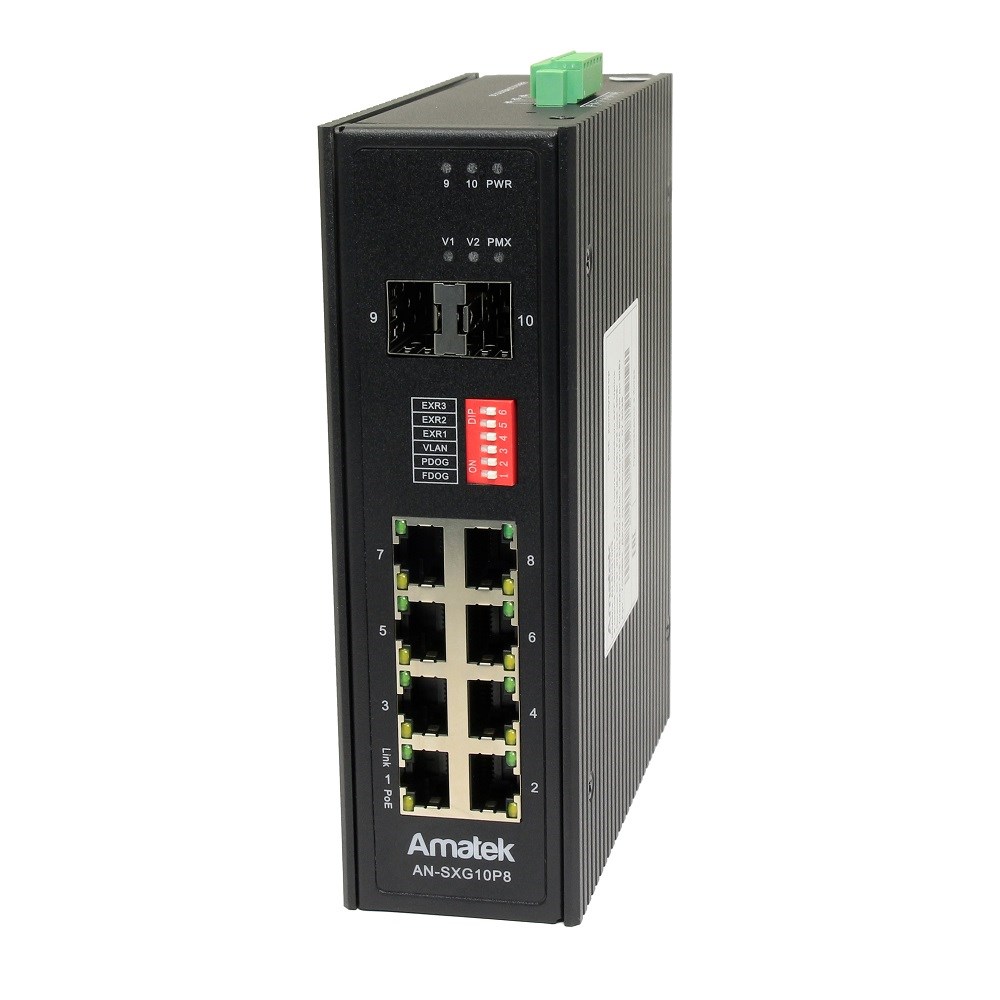

Amatek AN-SXG10P8(7000984)

Особенности:

8 портов 10/100/1000 Мбит/с с поддержкой PoE:

1 порт с HiPoE (90Вт, поддержка устройств PoE/PoE+/HiPoE) (порт №1).

7 портов PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-8).

2 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)

Поддержка определения зависания PoE устройств c перезагрузкой по PoE (PoE WatchDog)

Поддержка определения зависания SFP модулей c их перезагрузкой (Fiber WatchDog)

Управление:

Контроль пропускной способности (Bandwidth Control)

Управление полнодуплексным потоком IEEE 802.3x.

Power over Ethernet (PoE):

1 порт HiPoE, позволяющие передавать питание и данные по одному кабелю до 90 Вт (порт №1). Поддерживает устройства PoE/PoE+/HiPoE

7 портов PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта (порты №2-8). Поддерживает устройства PoE/PoE+

Перераспределение мощности между портами в зависимости от потребления нагрузки

Общая потребляемая мощность (бюджет PoE) до 300 Вт для всех PoE-портов

Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af/bt

PoE WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) по питанию PoE. Включение и отключение WatchDog производится ДИП-переключателем (№2) на передней панели коммутатора.

Интерфейсы PoE:

1-й порт HiPoE  1,2,4,5(+) и 3,6,7,8(-), метод А и В.

2-8 порты PoE+ 1,2(+) и 3,6(-), метод А.

Коммуникации

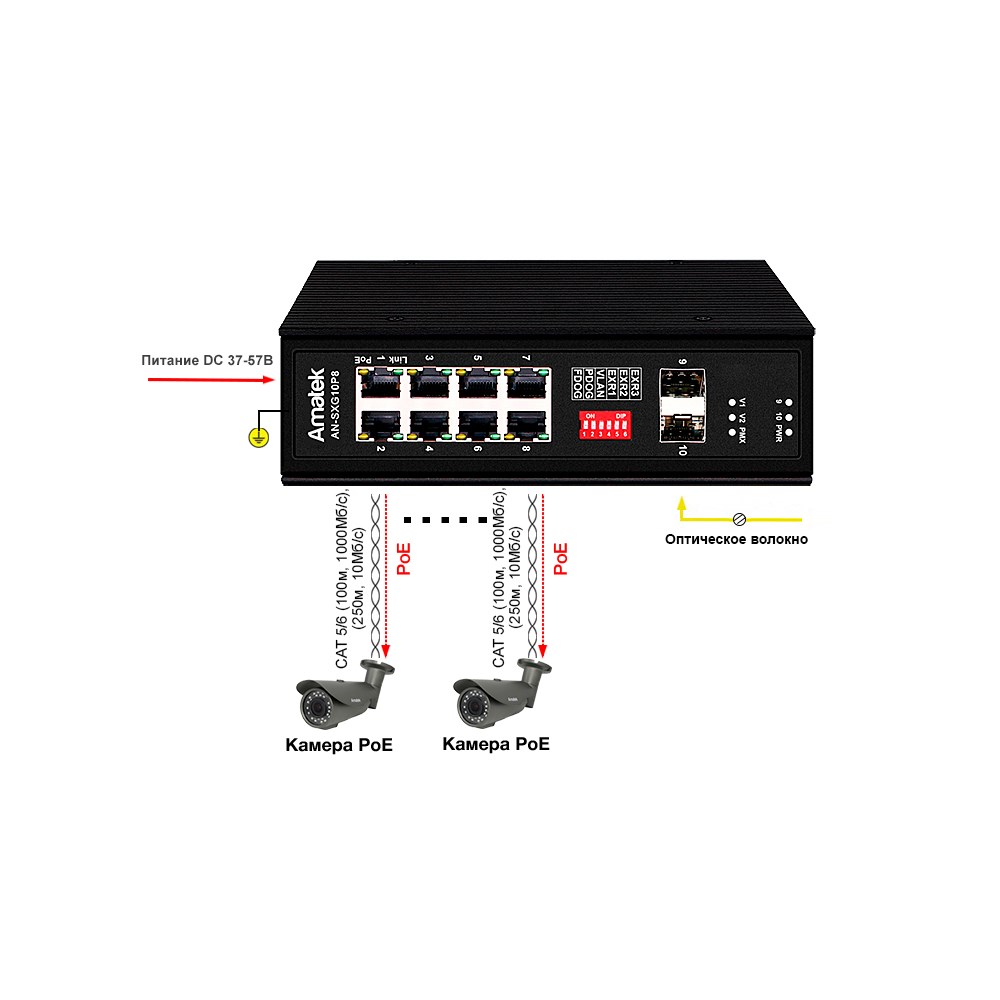

Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с

Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер

2 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули.

Функция Fiber WatchDog  для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании SFP модуля. Включение и отключение Fiber WatchDog производится переключателем (№1) на верхней панели коммутатора.

Примечание: Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

Коммутационная способность 20 Гбит/с

Скорость пересылки пакетов 8,64 миллионов пакетов в секунду

Таблица МАС-адресов 4K

Метод коммутации – хранение и передача (Store and Forward)

Буфер памяти пакетов 1,5М

Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием

Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства

Защита портов от перенапряжения, короткого замыкания и переполюсовки.

Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ.

Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости

Корпус металлический, класс защиты IP40,

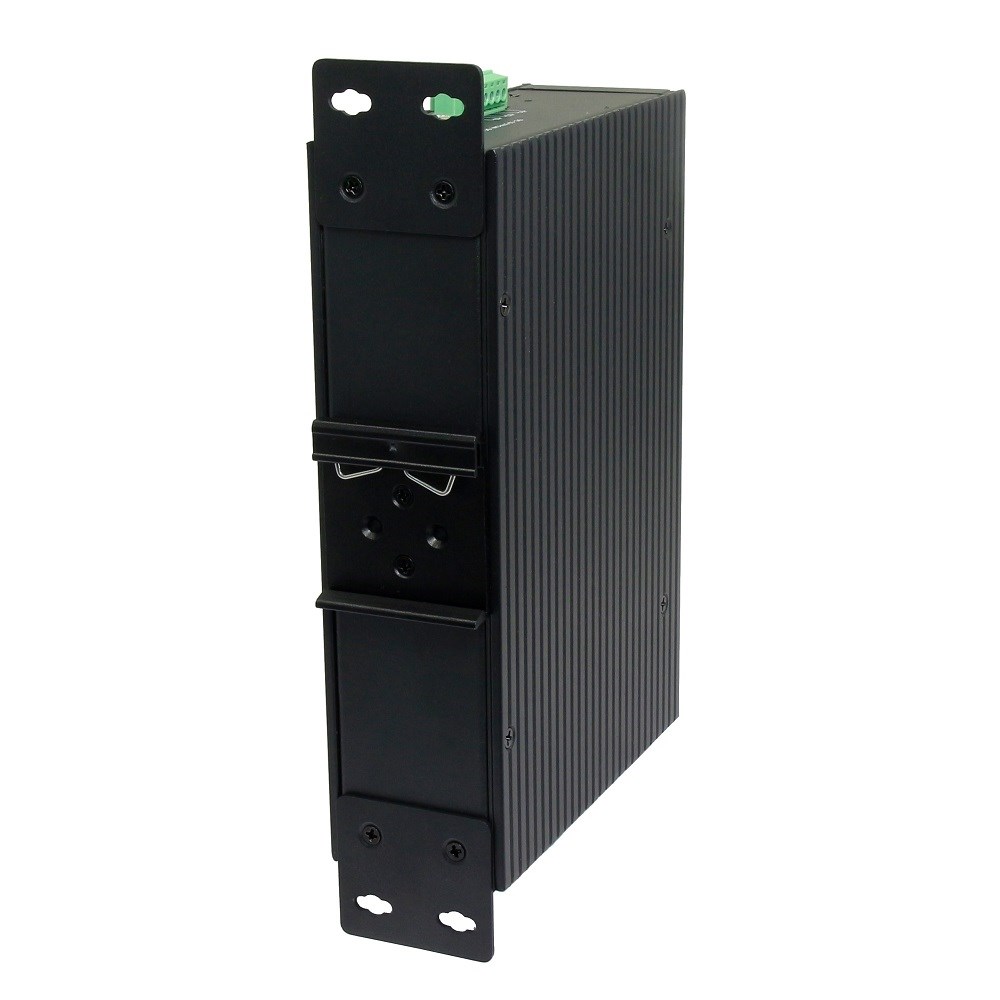

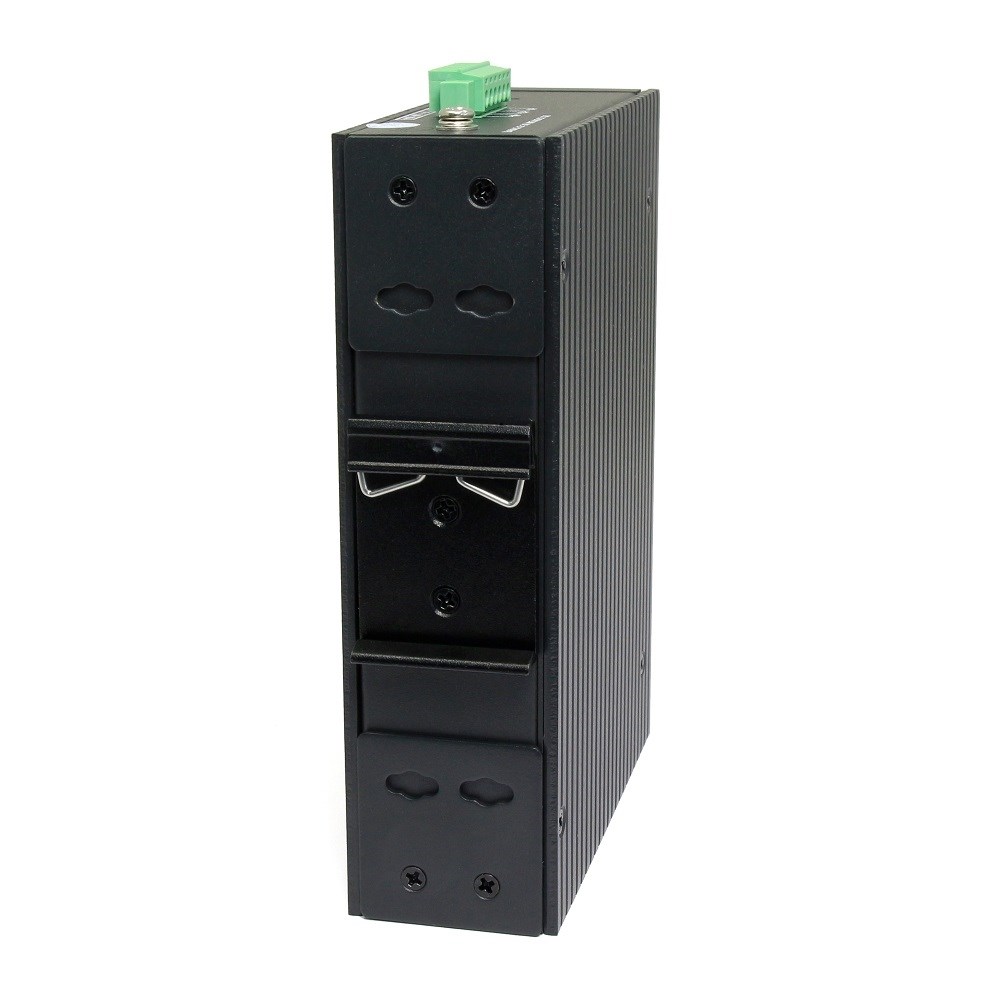

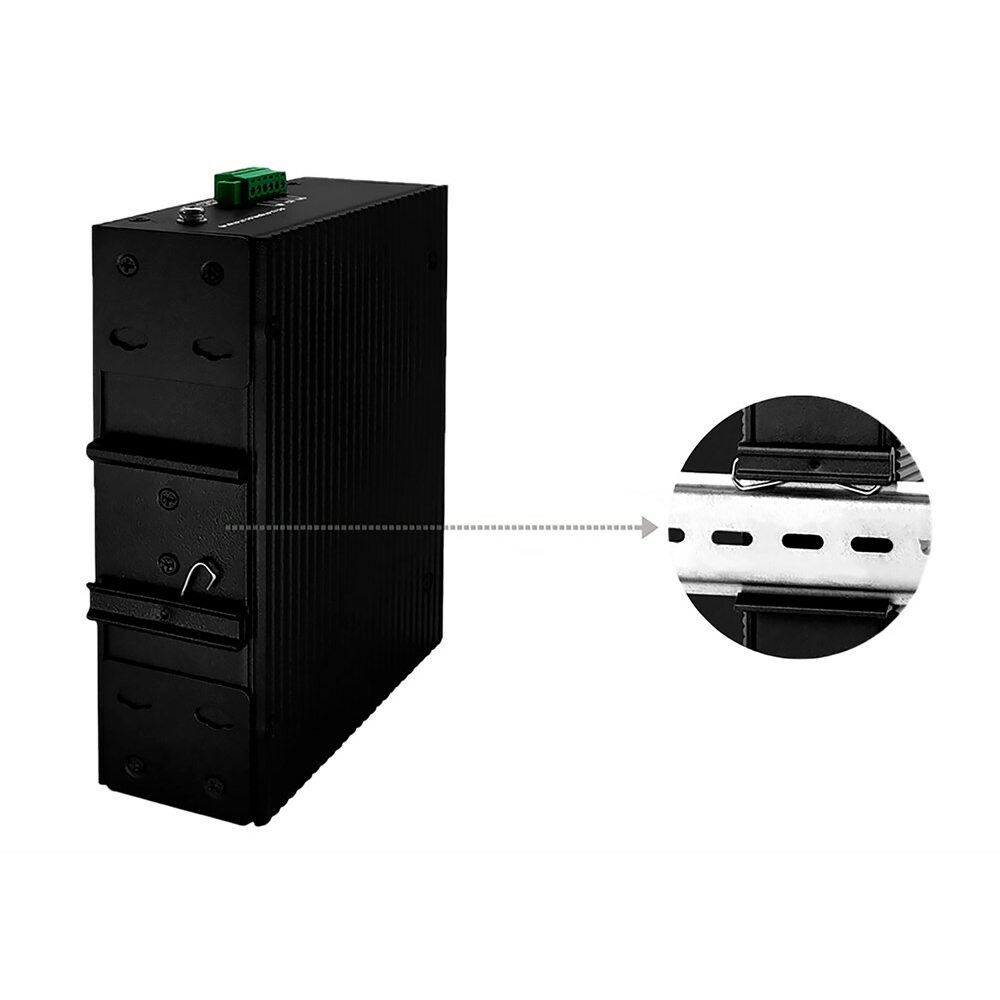

Возможно размещение на столе, крепление на DIN-рейку 35мм или установки на стене/потолке.

Кронштейны для установки коммутатора на стене или потолке.

Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются

Средняя наработка на отказ (MTBF) до 100 000 часов

Охлаждение пассивное (fanless) по безвентиляторной схеме

Рабочая температура -40 ℃...+80 ℃, относительная влажность 5%...90% (без конденсации)

Потребляемая мощность без подключенных  PoE устройств –  не более 10Вт

2 входа питания: DC 37-57В / DC 12-36В (без поддержки PoE).

Металлический корпус, габаритные размеры 170 (ш) х 130(г) х 50(в) мм, вес 820г

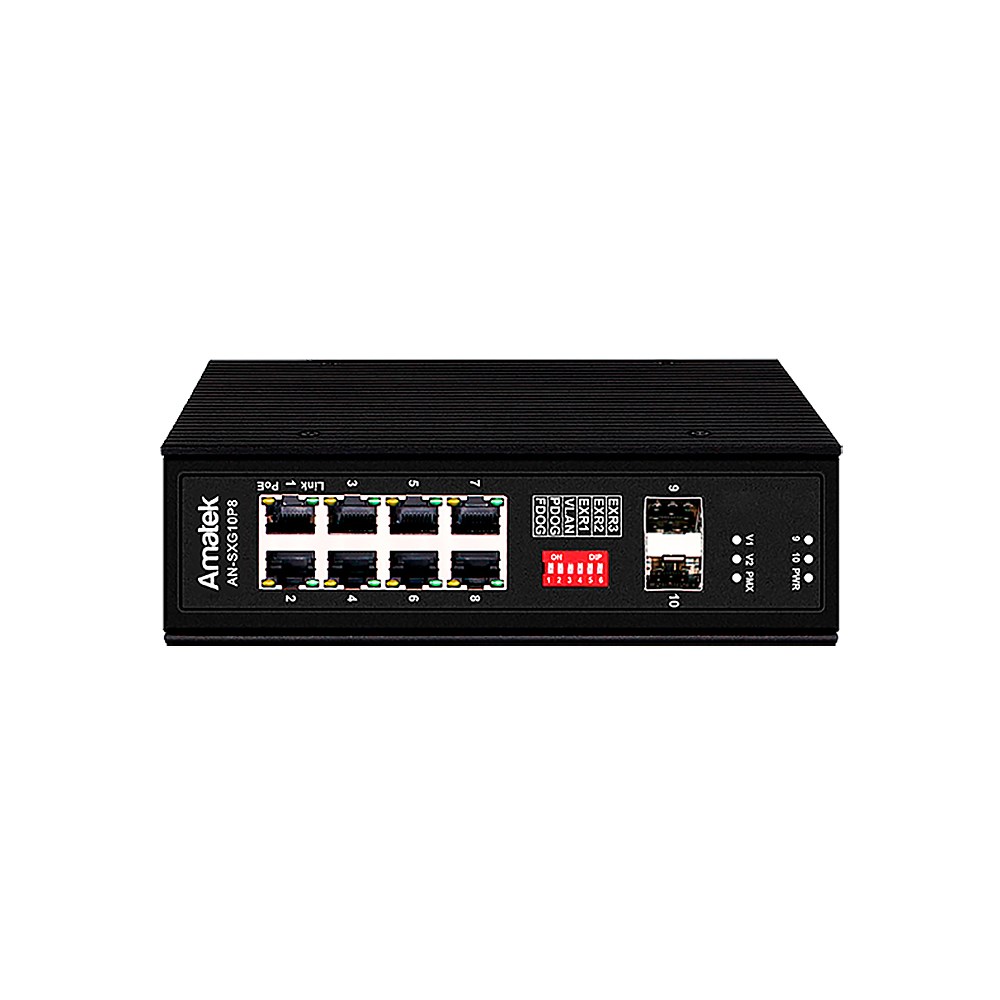

Переключатели на панели коммутатора:

1 (Fiber Dog) - включение функции Fiber WatchDog  для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании.

2 (PoE Dog) - включение функции PoE WatchDog для автоматического определение зависания оконечного устройства и его перезапуска по питанию PoE.

3 (VLAN) -  изоляция PoE портов. Трафик подается только между PoE портом и портами Uplink.

4 (Extend 1) - режим CCTV. Порты 1-2 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).

5 (Extend 2) - режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).

6 (Extend 3) - режим CCTV. Порты 1-6 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).

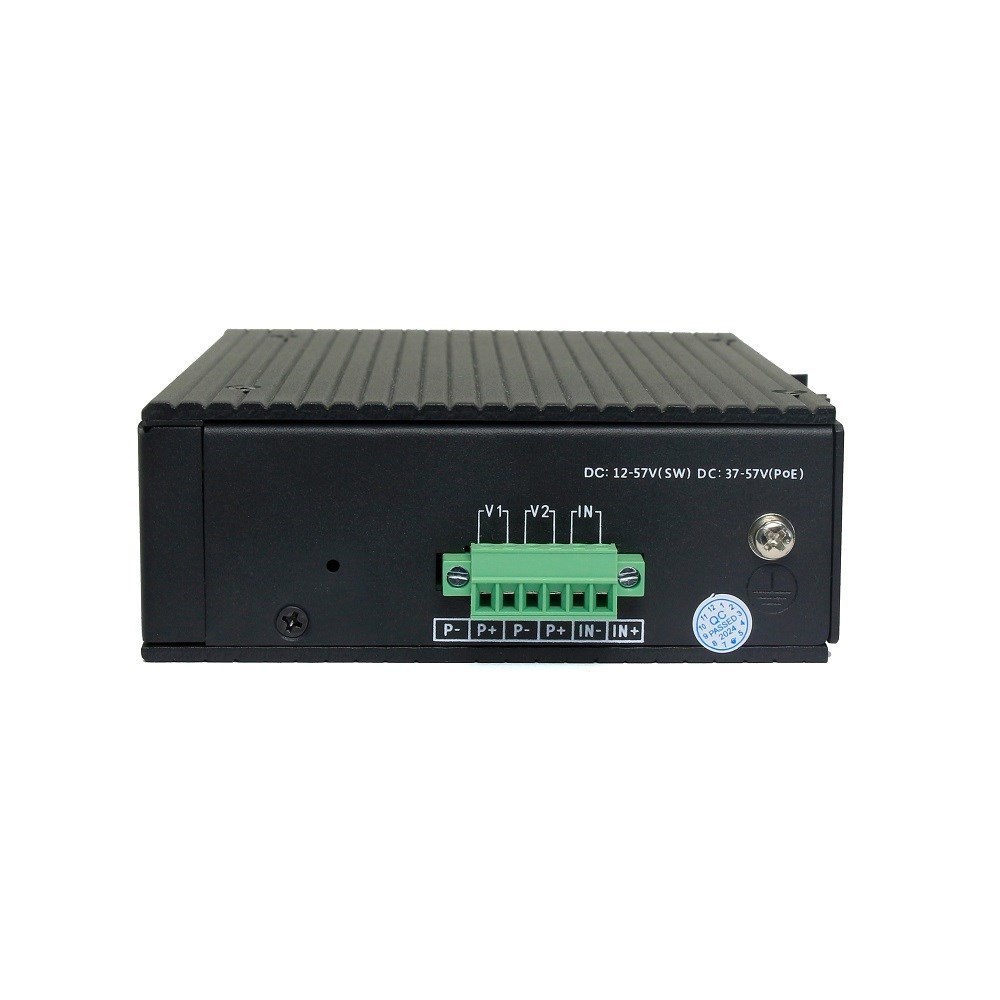

Клеммные колодки для подачи питания:

V1: Контакты 'P1 + ' и 'P2 + ' - основное питание DC 12-57В, до 8,5A

V2: Контакты 'P1 - ' и 'P2 - ' - резервное питание DC 12-57В, до 8,5A

IN: Контакты 'IN + ' и 'IN + ' - не используется

Индикация

Индикатор    Описание

Индикация на панели

V1 / V2

(Внешнее питание)    Выкл.: Нет источника питания

Вкл.: Питание подается

9    Выкл.: оптоволоконное соединение порт №9 отключено

Вкл.: включено оптоволоконное соединение, порт №9

10    Выкл.: оптоволоконное соединение порт №10 отключено

Вкл.: включено оптоволоконное соединение, порт №10

PMX    Вкл.: мощность устройств PoE в рамках бюджета

Мигает: мощность устройств PoE превысила бюджет

PWR    Выкл.: устройство выключено

Вкл.: питание устройства включено

Индикация на портах

Link    Выкл.: соединение отключено

Мигает: соединение 100мбит/с

Вкл: соединение 1000мбит/с

PoE    Выкл.: PoE не работает

Вкл.: PoE работает

Комплект поставки: коммутатор, инструкция

Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (10Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 45Вт

AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 100Вт

AP-DU48/2DIN  (48В/2,5А) - бюджет POE для питания устройств до 102Вт

AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 102Вт

AP-D48/135  (52В/2,5А) - бюджет POE для питания устройств до 115Вт

AP-SU48/3  (48В/5А) - бюджет POE для питания устройств до 230Вт

AP-DU48/3DIN  (48В/5А) - бюджет POE для питания устройств до 230Вт

Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.
