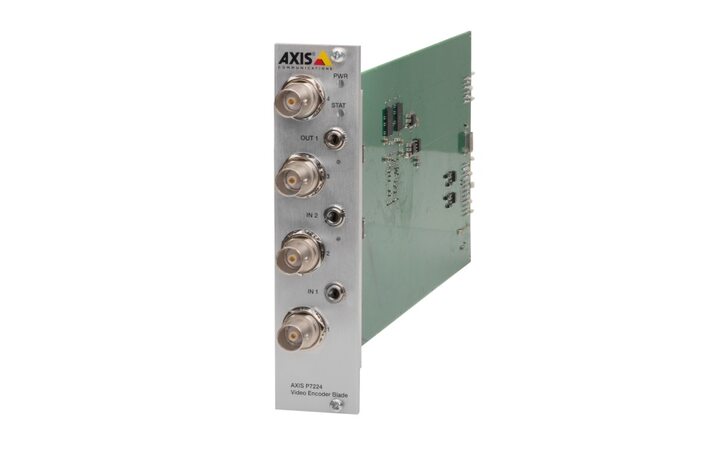

AXIS P7224 (0418-001)

Блейд-видеосерверы P7224 компании Axis Communications позволяют интегрировать 4 аналоговые камеры в состав IP-системы видеонаблюдения. Они оснащены процессором ARTPEC-4 и могут передавать по сети видео в форматах H.264 и MJPEG с разрешением D1 при 25 к/с или в квадрированном режиме при 15 к/с. Каждый видеосервер H.264 этой серии обеспечивает надежную защиту видео- и аудиоданных в сети, позволяет удаленно управлять PTZ-камерами через интерфейсы RS-485/RS-422, поддерживает многочисленные сетевые протоколы, а также выявляет попытки воздействия на камеры. Все настройки параметров P7224, в частности, выбор алгоритмов компрессии – H.264/MJPEG и фреймрейта возможны при помощи веб-браузера, ПО Axis Camera Station или других разработчиков.

Четырехканальные видеосерверы P7224 входят в серию AXIS P72, включающую также 4- и 16-канальные Stand Alone модели P7214 и P7210, и предназначены для создания гибридных видеосистем на основе как аналогового, так и сетевого оборудования без необходимости внесения комплексных изменений в существующую архитектуру сети. Как и другие модели серии, данный видеосервер поддерживает H.264, соответствует спецификациям отраслевого стандарта ONVIF, определяющего протоколы совместного взаимодействия различных устройств в единой системе, и интегрирован в ПО Axis Camera Station, XProtect компании Milestone, DS NVs марки Pelco, NetStation Smartec и др. AXIS P7224 Blade поддерживает технологию Power over Ethernet и может запитываться по кабелю «витая пара» пятой категории CAT5, по которому передаются команды управления PTZ-камерами и видеоданные.

Различные варианты установки и применения AXIS P7224
Все модели версии Blade устанавливаются в стойку AXIS 291 1U, рассчитанную на 4 платы, а также в Q7900, вмещающую до 14 устройств. AXIS P7224 имеет хорошее соотношение цена/качество и предоставляет широкие функциональные возможности в составе небольших видеосистем, например, офисных зданий, торговых центров, объектов культурно-исторического наследия и др. Через интерфейсы RS-485/RS-422 видеосервер с H.264 позволяет управлять по сети функциями панорамирования, наклона и масштабирования поворотных камер различных производителей. Он поставляется с PTZ-драйвером, обеспечивающим его совместимость с поворотными камерами большинства вендоров, а управлять PTZ-функциями камер можно при помощи джойстика или пульта управления, например AXIS T8310.

Поддержка двух видеокодеков M-JPEG и H.264
Благодаря использованию эффективного алгоритма сжатия H.264, все видеосерверы серии P72 предоставляют возможность оптимизации объема передаваемых данных под пропускную способность канала и снижения нагрузки на сеть. Наряду с этим, видеосервер с H.264 позволяет экономить дисковое пространство устройств видеозаписи.

Просмотр видео в полноэкранном или квадрированном режиме
Передачу оцифрованных видеопотоков удаленным пользователям или на сервер записи, AXIS P7224 Blade осуществляет с компрессией H.264 и/или MJPEG, разрешением D1 (720x576 пикс.), фреймрейтом 25 к/с и индивидуально настроенными параметрами изображения (резкость, контрастность, яркость, баланс белого и др.). При этом, просматривать изображение на экране монитора можно как в полноэкранном, так и в квадрированном режиме с разрешением 1536x1152 пикселей и скоростью 15 к/с. Более того, благодаря наличию аудиовхода/выхода – видеосервер H.264 позволяет организовать голосовую связь в полу- или полнодуплексном режимах между людьми, находящимися в зоне видеонаблюдения, и оператором системы.

Безопасность видеоданных в сети
Защиту передаваемых по сети видео- и аудиопотоков AXISP7224 обеспечивает за счет системы паролей и идентификации пользователей. За счет поддержки многочисленных сетевых протоколов видеосерверH.264 позволяет присвоить ему нескольких IP-адресов или уникальный идентификационный адрес, обеспечивает аутентификацию и безопасное подключение клиентов и быструю передачу информационных пакетов с компрессией H.264. Администратор видеосистемы может просматривать регистрационные данные пользователей через видеосерверы в журнале доступа, отслеживать их действия и анализировать историю их работы в системе.

Простая настройка и администрирование устройства в составе видеосистемы
Управлять параметрами P7224 и его настройками можно через интерфейс веб-браузера или при помощи специализированного программного обеспечения. При этом видеосервер H.264 интегрирован в ПО AXIS Camera Station, соответствует требованиям стандарта ONVIF, поэтому может работать под управлением ПО тех разработчиков, которые являются участниками ONVIF или партнерской программы AXIS Application Development Partner Program. Интеграторы и могут также использовать интерфейс программирования APIдля создания под видеосервер дополнительных приложений.

Детекция движения и звука в зоне видеоконтроля
AXISP7224 имеет аппаратный детектор движения и обеспечивает передачу аудио, благодаря чему способен регистрировать перемещение и звуки в секторе видеоконтроля. Также видеосервер H.264 позволяет обнаруживать попытки воздействия на подключенные к нему камеры, например, закрытие/закрашивание их объективов, изменение направления обзора и т.д. Чтобы исключить ложное срабатывание на активность в зоне мониторинга, видеосерверы предоставляют оператору возможность настраивать чувствительность их детектора.

Реагирование P7224 на тревожные события
При обнаружении движения в секторе видеонаблюдения, видеосерверы H.264 могут активировать режим патрулирования PTZ-камеры или вывести ее на одну из предустановок, задействовать внешние аудиоустройства (громкоговоритель, динамик), загрузить тревожные видеопоследовательности на серверы FTP, HTTPи TCP, сохранить видеоданные в форматах MJPEGили H.264 в специальный видеобуфер, направить оператору сообщение о тревоге на заданный E-mail адрес и т.д.

Технические характеристики

• Количество каналов: 4
• Используемые видеокодеки: H.264 (Main/Base), MJPEG
• Разрешение: От 720х576 пикс. (D1) до 176х144, 1536x1152 пикс. в квадрированном режиме
• Частота кадров: 25 к/с (в любом формате, при любом разрешении), 15 к/с в квадрированном режиме
• Потоковое видео: 1 поток в формате H.264 и 1 поток в MJPEG при 25 к/с на канал; большее количество потоков – при ограничении по частоте кадров или разрешению; регулируемые частота кадров и полоса пропускания канала; VBR/CBR (H.264)
• Возможные настройки: Степень сжатия, цвет, яркость и контрастность изображения; поворот: 90°, 180°, 270°; форматное соотношение; зеркальное отображение; наложение текста и картинки; приватное маскирование; фильтр деинтерлейса; терминация видео, функция сглаживания Anti-aliasing
• Управление PTZ: Совместимость с поворотными камерами различных производителей, поддержка 1 PTZ-драйвера, 100 предварительных настроек, режим патрулирования, очередность управления функциями PTZ; поддержка Windows-совместимых джойстиков
• Передача аудио: Двусторонняя, полу-/полный дуплекс
• Формат аудио: Вход: AAC LC 8 или 16 кГц 8-64 кбит/с; G.711 PCM 8 кГц 64 кбит/с; G.726 ADPCM 8 кГц 32 или 24 кбит/с;
  Выход: G.711 PCM 8 кГц 64 кбит/с, x-law 16 кГц 128 кбит/с; G.726 ADPCM 8 кГц 32 или 24 кбит/с; передача / запись / воспроизведение аудиороликов (WAV, AU)
• Аудиовход/выход: 2/1 (линейный)
• Подключение видеосервера к сети: 10Base-T/100Base-TX
• Поддерживаемые сетевые протоколы: IPv4/v6, HTTP, HTTPS, IEEE 802.1X, QoS layer 3 DiffServ, FTP, SMTP, Bonjour, UpnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
• Системная интеграция: Открытый API, включая AXIS VAPIX®; ONVIF
• Сетевая безопасность: Защита паролем; фильтрация IP-адресов; шифрование по протоколу HTTPS; сетевая аутентификация по стандарту IEEE 802.1X; цифровая аутентификация; журнал регистрации доступа пользователей
• Процессор и память: ARTPEC-4, 512 Мб RAM, 128 Мб Flash
• Алгоритмы реакции видеосервера на тревоги: Загрузка файла на FTP; уведомления по электронной почте, HTTP и TCP; активация внешнего выхода; локальное хранение видео и аудио Edge Storage, предустановки PTZ; воспроизведение аудио; буферизация пред- и пост-тревожного видео
• Видеовходы: 4xBNC
• Порты: RS-485/RS-422 (полудуплекс)
• Детекторы: Детекция движения и звука, обнаружение попыток воздействия на камеру
• Крепление видеосервера: В стойку AXIS 291 1U и в стойку AXIS Q7900
• Питание: 12 В пост. тока, макс. 6 Вт; поддержка PoE
• Диапазон рабочих температур: От 0 °C до +45 °C
• Относительная влажность: 20 – 80%
• Габариты: 255x129x30 мм
• Вес: 210 г
