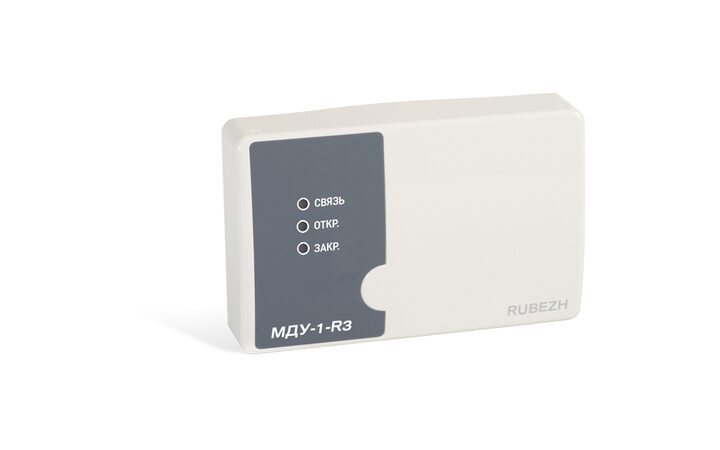

Рубеж МДУ-1-R3
- Производитель: Рубеж
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Модуль управления клапаном дымоудаления или огнезадерживающим клапаном МДУ-1 прот.R3, МДУ-1С прот.R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.
Модуль предназначен для управления следующими типами приводов клапана:
- реверсивный электромеханический привод,
- электромеханический привод с возвратной пружиной,
- электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля.
МДУ-1-R3 отличается от МДУ-1С-R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.
МДУ-1-R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.
Модуль управления клапаном дымоудаления обеспечивает:
- подключение всех основных типов приводов, используемых с клапанами дымоудаления,
- подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки),
- передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода,
- управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме,
- контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода,
- контроль на обрыв и КЗ цепей внешних кнопок ручного управления,
- светодиодную индикацию режимов работы,положения заслонки, наличия связи с прибором,
- возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок ОТКР и ЗАКР.
Модуль управления клапаном МДУ-1-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
Схема подключения реверсивного электропривода к модулю МДУ-1 прот.R3
Схема подключения электромагнитного привода с ручным возвратом к модулю МДУ-1 прот.R3
Схема подключения электропривода с возвратной пружиной к модулю МДУ-1 прот.R3
- Напряжение питания, В: 24 В, 220 В
- Ток потребления от АЛС, мА, не более: 0.48
- Коммутируемый ток при напряжении 24В, А, не более: 2
- Коммутируемый ток при напряжении 230В, А, не более: 0.25
- Количество управляемых клапанов: 1
- Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более: 30
- Степень защиты оболочки: IР20
- Масса, г, не более: 220
- Ширина, мм, не более: 107
- Высота, мм, не более: 108
- Глубина, мм, не более: 42
- Средний срок службы, лет: 10
- Диапазон рабочих температур, С: от -25 до +55
