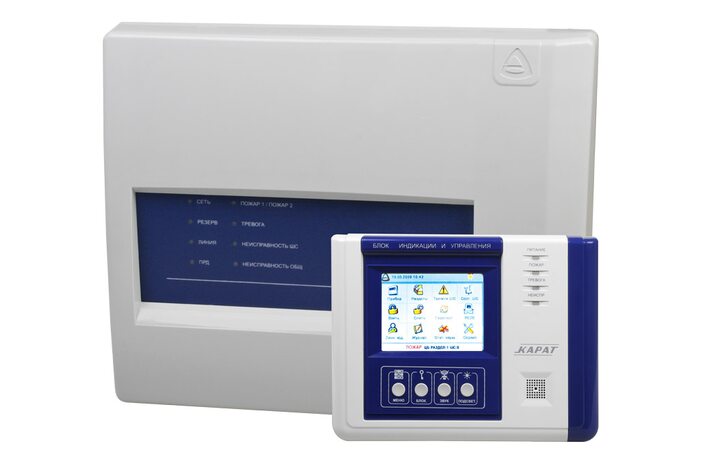

Сибирский арсенал Карат с БИУ TFT

Прибор предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов. В состав прибора «КАРАТ» входят центральный блок (далее ЦБ), выносной сенсорный блок индикации и управления (далее БИУ TFT) и адресные модемы для обеспечения связи между ЦБ и БИУ TFT по адресной двухпроводной линии.

Состав системы:

• Центральный блок (ЦБ)

• Выносной блок индикации и управления БИУ TFT

Также к прибору Карат с БИУ TFT могут быть подключены:

• Блоки расширения шлейфов: БШС-4; БШС-4П

• Блоки реле БР-4

• Приборы управления оповещением «РОКОТ-2» вариант К

• Приборы управления пожаротушением «ПИРИТ ПУ», вариант К

• Контрольно-пусковые шкафы ШКП-04…75 вариант 1

• Турникеты SA-303

Особенности:

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.

• Информация о состоянии прибора и внешних блоков отображается на цветном ЖК-экране БИУ-TFT. Управление системой осуществляется через сенсорное меню БИУ-TFT.

• Прибор может работать автономно и в составе пультовой системы безопасности «ЛАВИНА» (версия с коммуникаторами).

• Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.

• ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.

• Возможность подключения блоков реле БР-4. БР-4 управляет четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля.

• Возможность подключения приборов оповещения «Рокот-2» вариант К, приборов управления пожаротушением «Пирит ПУ» вариант К, контрольно-пусковых шкафов ШКП-04…75, турникетов SA-303.

• Для автоматического управления приборами и устройствами предусмотрены сценарии, т.е. последовательность действий, выполняемых прибором «КАРАТ» при возникновении событий «тревога» и «пожар».

• Два варианта исполнения ЦБ: в пластиковом и в металлическом корпусе (Карат-М).

• Увеличенные габариты металлического корпуса «Карат-М» позволяют использовать аккумуляторную батарею увеличенной емкости (12 Ач по сравнению с 7 Ач).

• Выносной блок индикации и управления (устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м).

• Раздельная или групповая постановка ШС на охрану (снятие с охраны).

• Управление с клавиатуры БИУ и электронными ключами Touch Memory (считыватель ключей в комплекте с прибором). При использовании универсального считывателя «Портал» возможно управление ключами TM, бесконтактными Proximity-картами, радиобрелоками, цифровым кодом (вводится с кодонаборной клавиатуры).

• При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».

• Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ и/или пульт централизованного наблюдения (ПЦН) «Лавина».

• Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий. Возможность выгрузки событий в USB-флешку.

• Гибкая настройка конфигурации прибора с помощью программного обеспечения (KeyProg для автономного прибора, «Лавина» для объектового).

• Гибкое программирование параметров прибора с помощью БИУ TFT, USB-flash памяти, электронного ключа переноса данных Touch Memory DS1996.

• Голосовые извещения при появлении событий Тревога, Внимание, Пожар, Неисправность.

• Возможность назначать текстовые метки (пояснения) для блока, раздела, ключа, ШС, реле.

• Виртуальные ключи (пароль-код). С помощью виртуального ключа пользователь может лично ставить под охрану и снимать с охраны только свой раздел(-ы), введя свой код в подменю Личн. код.

• Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.

• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.

• Для передачи сигнала тревоги по проводным линиям ЦБ имеет 4 выхода ПЦН типа «сухой контакт». Передача сигналов тревоги осуществляется разрывом либо замыканием линий ПЦН с помощью контактов реле.

• Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с автоматическим контролем соединительных линий на обрыв и короткое замыкание.

• Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.

• При отключении питания прибор запоминает состояние ШС.

• Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.

• Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.

• Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.

• Выход «+12 В» для питания и сброса состояния извещателей.

• Выход «Вых» с выходным напряжением 12 В для питания оповещателей.

• Возможно обновление прошивки ЦБ и БИУ TFT.

Технические характеристики

• Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П 250

• Общее количество блоков расширения, приборов и устройств с адресным модемом, до 57

• Кол-во шлейфов на плате ЦБ 24

• Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) 250

• Емкость журнала событий 30000

• Общее сопротивление линии питания БИУ TFT, не более 20 Ом

• Длина адресной линии, не более 1000 м

• Сопротивление адресной линии, не более 250 Ом

• Информативность (кол-во видов извещений) 12

• Напряжение на входе ШС при номинальном сопротивлении шлейфа 17±2 В

• Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА

• Напряжение/ток выходов ПЦН1 и ПЦН2, не более 72 В/50 мА

• Ток потребления по выходу «12В» для питания извещателей, не более 250 мА

• Ток потребления по выходу «Лампа» для питания световых оповещателей, не более 200 мА

• Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более 500 мА

• Ток потребления по выходу «Оповещение», не более 200 мА

• Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс

• Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс

• Диапазон рабочих температур ЦБ -30...+50 °С

• Диапазон рабочих температур БИУ TFT 5... 55 °С

• Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 90%

• Напряжение питания (ток переменный) 187...242 В

• Напряжение питания от аккумуляторной батареи 11,8...14,0 В

• Напряжение питания БИУ TFT от ЦБ 10-14 В

• Мощность, потребляемая от сети, не более 15 ВА

• Номинальная емкость резервной аккумуляторной батареи 12 Ач

• Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 285 мА

• Ток потребления прибора с подключенными коммуникаторами, не более 400 мА

• Ток потребления БИУ TFT 200 мА

• Масса БИУ, не более 0,3 кг

• Габаритные размеры ЦБ 325х260х90

• Масса ЦБ без аккумулятора, не более 2,5 кг

• Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее 40 000 ч

• Срок службы, не менее 10 лет
