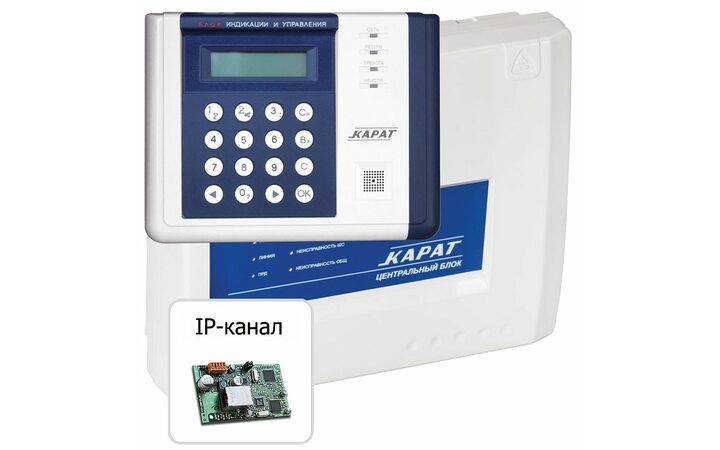

Сибирский арсенал Карат с IP-коммуникатором

Сибирский арсенал Карат с IP-коммуникатором - предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями. Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Состав:

• Центральный блок (ЦБ).

• Блок индикации и управления (БИУ).

• Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС-4, БШС-4П по адресной двухпроводной линии).

• IP-коммуникатор (интернет, локальные сети, GPRS).

Основные сведения:

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.

• Совместим с блоками расширения шлейфов БШС-4, БШС-4П (4 шлейфа).

• ЦБ и БИУ, ЦБ и БШС-4, БШС-4П соединяются с помощью адресной двухпроводной линии.

• БИУ предназначен для управления ЦБ и индикации его состояния.

• БШС-4 и БШС-4П предназначены для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС-4, БШС-4П принимают и выполняют команды от ЦБ, а также запускают местное оповещение.

• Гибкое программирование параметров прибора с помощью программного обеспечения «Лавина».

• Программирование БШС-4 и БШС-4П осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры).

• Авторизация доступа с помощью пароля.

• Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.

• Функции "Тихая тревога" и "Автовозврат" для охранных шлейфов.

• Контроль прибытия наряда.

• строенные часы реального времени.

• Ведение журнала событий.

• Размер журнала 32 000 событий.

Особенности Карат с IP-коммуникатором:

• Прибор работает в составе интегрированной системы безопасности "Лавина".

• К прибору "Карат" можно подключить до двух коммуникаторов (универсальный – GSM с 2SIM + ГТС и/или IP-коммуникатор).

• В корпус "Карат" устанавливается аккумулятор 12 В, 7 Ач.

• Обратный канал. Обратный канал позволяет управлять прибором из АРМ Оператора: можно сделать запрос о состоянии прибора, а также перепоставить прибор или отдельный раздел на охрану.

• Программирование прибора происходит с помощью средств АРМ Администратора системы "Лавина". На основании выбранных параметров на центральном пульте создается и записывается в электронный ключ переноса данных DS1996L информация о параметрах каждого ШС, общих параметрах прибора, а также список зарегистрированных для данного прибора ключей охраны. Более удобное средство для переноса данных по сравнению с ключом DS1996L - USB программатор.

Технические характеристики

• Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П 250

• Кол-во шлейфов на плате ЦБ 24

• Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) 250

• Емкость журнала событий 30 000

• Общее сопротивление линии питания БИУ, не более 20 Ом

• Длина адресной линии, не более 1000 м

• Сопротивление адресной линии, не более 250 Ом

• Информативность (кол-во видов извещений) 12

• Напряжение на входе ШС при номинальном сопротивлении шлейфа 17±2 В

• Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1, 5 мА

• Ток потребления по выходу «12В» для питания извещателей, не более 250 мА

• Ток потребления по выходу «Лампа» для питания световых оповещателей, не более 200 мА

• Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более 500 мА

• Ток потребления по выходу «Оповещение», не более 200 мА

• Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс

• Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс

• Диапазон рабочих температур ЦБ -30...+50 °С

• Диапазон рабочих температур БИУ -10...+50 °С

• Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 90%

• Напряжение питания (ток переменный) 187...242 В

• Напряжение питания (ток постоянный) 11,8...14,0 В

• Напряжение питания БИУ от ЦБ 10-14 В

• Мощность, потребляемая от сети, не более 15 ВА

• Номинальная емкость резервной аккумуляторной батареи 7 Ач

• Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 285 мА

• Ток потребления БИУ 100 мА

• Масса ЦБ без аккумулятора, не более 2,5 кг

• Масса БИУ, не более 0,3 кг

• Габаритные размеры ЦБ 285х210х87 мм

• Габаритные размеры БИУ 190x146x44 мм

• Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее 40 000 ч

• Срок службы, не менее 10 лет
