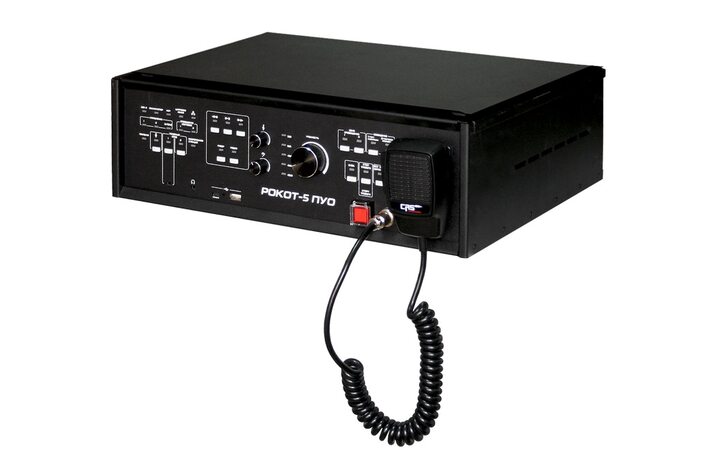

Сибирский арсенал Рокот-5 ПУО исп.2

Прибор управления оповещением Сибирский арсенал Рокот-5 ПУО исп.2. Максимальная нагрузка линий оповещения 120 Вт. Максимальное значение действующего напряжения выходного сигнала в линии оповещения 100 В. 2 зоны оповещения, 4 линии оповещения, 2 линии светового оповещения с защитой от перегрузки и КЗ, 3 лин. входа, 3 лин. входа, 1 лин. выход, выход контроля неиспр., вход ГО и ЧС, 4 заводских сообщения, 4 польз. сообщения, 5 сообщ. для трансляции по расписанию, тангента, часы реального времени, работа по расписанию, web-интерфейс, Имеется режим трансляции музыкальных композиций с MicroSD или USB-Flash, интернет-радио и потоковое вещание через WEB-интерфейс, подключение доп. усилителей Рокот-5 УМ (до 4 шт.), встроенный РИП (под АКБ 2шт х 12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки.

Система речевого оповещения пожарная «Рокот-5» предназначена для трансляции речевой информации и предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.

Система состоит из прибора управления оповещением «Рокот-5», усилителя мощности «Рокот-5 УМ», и акустических систем АС-4 и АС-6, подключенных с помощью соединительных линий.

Особенности:

• Два выхода подключения линий оповещения (ЛО).

• Индивидуальная защита ЛО от перегрузки и короткого замыкания.

• Два выхода подключения линии светового оповещения (ЛСО) с защитой от перегрузки и короткого замыкания.

• Воспроизведение заводских (предварительное, два тревожных, тестовое) и пользовательских (до четырёх) речевых сообщений.

• Пользовательские сообщения хранятся на карте памяти microSD.

• Трансляция сигналов с линейного или микрофонного входов.

• Отдельный вход для подключения внешних сигналов оповещения.

• Линейный выход для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.

• Имеется режим трансляции музыкальных композиций с MicroSD карты памяти или USB-Flash накопителя,
• интернет-радио и потоковое вещание через WEB-интерфейс;

• Конфигурирование настроек прибора осуществляется в программном обеспечении (ПО) Конфигуратор РОКОТ-5 с ПК через USB или Ethernet-интерфейс;

• Включение оповещения от прибора пожарной сигнализации (ППКОП), в ручном режиме с панели управления или выносной кнопки дистанционного управления.

• Контроль наличия резервной аккумуляторной батареи (АБ) и защита ее от глубокого разряда.

• Защита от короткого замыкания и переполюсовки выводов АБ.

• Непрерывный контроль линий управления и периодический автоматический контроль ЛО и ЛСО на отсутствие замыканий или обрывов.

• Отдельный выход для контроля исправного состояния системы оповещения.

• Возможность использования тестового оповещения для проверки работы системы.

  Прибор имеет три входа для подключения линий управления (ВХ1-ВХ3):

• Вход управления 1 ВХ1 для автоматического включения прибора в режим оповещения сообщения 1 по сигналу от ППКОП.

• Вход управления 2 ВХ2 для автоматического включения прибора в режим оповещения сообщения 2 по сигналу от ППКОП.

• Вход управления 3 ВХ3 для автоматического включения прибора в режим трансляции внешнего сигнала с входа ГОЧС.

  Прибор имеет сигнальные входы для подключения источников звукового сигнала:

• Вход ЛВХ1 (разъем jack 3.5 на передней панели) – для подключения внешнего источника сигнала трансляции.

• Вход ЛВХ2 (сдвоенный разъем RCA) – для подключения внешнего источника сигнала трансляции.

• Вход ГОЧС – для подключения внешнего источника сигнала трансляции ГОЧС.

• Вход МИКРОФОН (разъем XLR) – для подключения микрофона.

• Вход ТАНГЕНТА – для подключения тангенты.

  Выходы прибора:

• Четыре выхода ЛИНИЯ ОПОВЕЩЕНИЯ предназначены для подключения линий оповещения. Выход ЛИНИЯ ОПОВЕЩЕНИЯ 1,2 – первая зона оповещения, выход ЛИНИЯ ОПОВЕЩЕНИЯ 3,4 – вторая зона оповещения. Максимальная нагрузочная способность линий оповещения – 120Вт. Линии оповещения контролируются автоматически через каждые шесть минут при работе в дежурном режиме, при условии, если они не активны (не включена трансляция). Прибор определяет неисправность при обрыве или коротком замыкании линии.

• Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.

• Выход ЛИНЕЙНЫЙ ВЫХОД (сдвоенный разъем RCA) служит для прослушивания сигналов оповещения или трансляции их с помощью внешних устройств.

• Выход «Неисправность» предназначен для сигнализации о состоянии прибора.

• Выход «Неисправность» предназначен для подключения головных телефонов (наушников).

  Прибор имеет следующие основные режимы работы:

• дежурный;

• музыкальное сопровождение;

• трансляция сигнала с линейного или микрофонного входа;

• оповещение (тревога);

• воспроизведение пользовательских сообщений по расписанию;

• трансляция сигнала с линейного или микрофонного входа;

• трансляция сигнала с внешнего источника;

• голосовое оповещение с помощью микрофонной станции.

Технические характеристики

• Количество зон оповещения 2

• Количество линий оповещения 4

• Максимальная нагрузочная способность линий оповещения 120 Вт

• Максимальное значение действующего напряжения выходного сигнала в линии оповещения 100 В

• Количество линий светового оповещения 2

• Количество линий управления 3

• Количество записанных заводских речевых сообщений 4

• Количество сообщений, записываемых пользователем 4

• Количество сообщений, записываемых пользователем для оповещения по расписанию 5

• Длительность пользовательских сообщений ограничено ёмкостью SD карты

• Количество линейных входов 3

• Количество линейных выходов 1

• Габаритные размеры 425x360x130 мм

• Масса без аккумуляторной батареи, не более 9 кг

• Диапазон рабочих температур -10...+55 °С

• Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 93%

• Напряжение питания (ток переменный) от 165 до 253 В

• Мощность, потребляемая от сети, не более 200 Вт

• Количество устанавливаемых в прибор АБ 2 шт. x 12В

• Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 300 мА

• Номинальная емкость резервной аккумуляторной батареи 12 Ач
