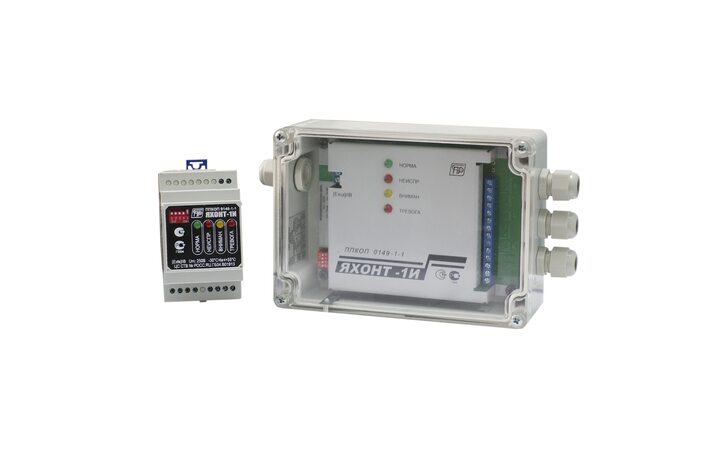

Спецприбор Яхонт 1И-02

Спецприбор Яхонт 1И-02 с интерфейсом RS485. Предназначен для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.

Взрывозащищенный прибор осуществляет непрерывный контроль состояния шлейфа сигнализации (ШС), электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения (ПЦН), либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения (АСПТ) и устройства оповещения (УО).

Спецприбор Яхонт 1И-02 имеет входную искробезопасную электрическую цепь уровня iа подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB , соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

Приборы исп. 02 и исп. 03 оснащены интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.

Прибор исп. 03 имеет повышенное напряжение в шлейфе сигнализации, что необходимо для распознавания прибором двойного срабатывания некоторых типов извещателей.

К Яхонт 1И-02 могут подключаться устанавливаемые во взрывоопасных зонах взрывозащищенные тепловые искробезопасные извещатели ИП101 Гранат, Гранат-МД, ручные взрывозащищенные извещатели ИП535 Гарант, Гарант-М, а также другие серийно выпускаемые активные (питаемые по шлейфу) и пассивные (не токопотребляющие) охранные и пожарные извещатели.

Электропитание прибора осуществляется номинальным напряжением 12В или 24В от блока резервного питания, либо от приемно-контрольного прибора имеющего выход напряжения питания активных извещателей.

Прибор Яхонт 1И-02 предназначен для эксплуатации при температуре окружающей среды от минус 30ºС до плюс 50ºС и относительной влажности воздуха до 95% при температуре +35ºС. Вид климатического исполнения УХЛ3.1 по ГОСТ 15150.
Прибор не выдает ложных извещений при воздействии электромагнитных помех третьей степени жесткости по приложению М ГОСТ Р 53325.
Средняя наработка на отказ прибора - не менее 40000 ч.
Средний срок службы прибора до списания - не менее 10 лет.

Прибор обеспечивает:
- контроль состояния ШС по величине его сопротивления;
- контроль исправности ШС по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;
- контроль несанкционированного доступа внутрь корпуса прибора (кроме исп.04);
- возможность программирования тактики формирования тревожного и других извещений;
- автоматическую передачу на ПЦН раздельных извещений о тревоге, внимании, а также о неисправностях ШС, прибора и доступе внутрь корпуса прибора;
- местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о тревоге;
- включение устройств оповещения (УО) на время 4 минуты при регистрации тревоги;
- формирование стартового импульса запуска средств АСПТ без задержки или с задержкой на 30 секунд после регистрации тревоги;
- возможность отключения фиксации тревожного извещения при использовании в качестве барьера искрозащиты.

Технические характеристики

• Параметры искробезопасной электрической цепи приборов (по ГОСТ Р 51330.10 –99):
  - максимальное выходное напряжение Uo: 16,5 В
  - максимальный выходной ток Io: 34 мА
  - максимальная внешняя емкость Со: 1,0 мкФ
  - максимальная внешняя индуктивность Lo: 0,1 Гн

• Рабочий диапазон питающих напряжений, В 12 (±2) или 24 (+3/-4)

• Потребляемый ток , мА, не более:
  - в дежурном режиме 45
  - в режиме тревоги 65

• Напряжение на ШС в дежурном режиме, В 11,5 (±0,7)

• Ток ограничения в шлейфе сигнализации, мА 18

• Сопротивлении проводов шлейфа сигнализации, кОм, не более 0,22

• Сопротивлении утечки между проводами шлейфа, кОм, не менее 50

• Максимальные рабочие напряжение/ток, коммутируемые выходными контактами,
  - контакты ПЦН и АСПТ 48В / 0,2А
  - контакты УО 250В / 0,5А

• Габаритные размеры прибора, мм 220x125x55

• Интерфейс RS485

• Масса прибора, кг, не более 0,5
