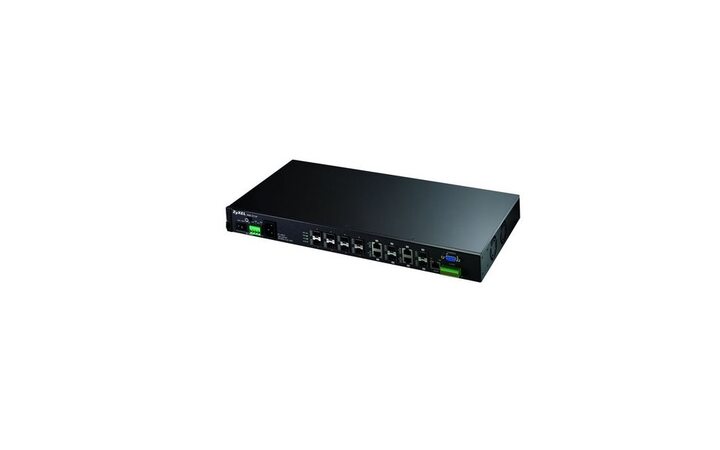

Zyxel MGS-3712F

Управляемый коммутатор Metro Ethernet для применения на уровне агрегации распределенных сетей операторов связи и Интернет провайдеров. Коммутатор имеет имеет 12 SFP-слотов из которых 4 совмещены с медными портами 1000BASE-T. Коммутатор имеет гибкий выбор напряжений питания (220 вольт AC, 48 или 12 вольт DC), расширенный диапазоном рабочих температур (от 0 до 65 oC), cъемный фильтр для защиты от пыли и автоматический контроль скорости вращения вентиляторов. Порты, выключатели и контактные группы коммутаторов размещены на передней панели, что обеспечивает быстрый и удобный доступ, установку и обслуживание в ограниченном пространстве монтажных шкафов. Встроенный блок сигнализации обеспечивает централизованный контроль критичных параметров и локальных событий, например, открытия дверцы коммутационного шкафа.

Основные преимущества:

Два встроенных блока питания AC и DC обеспечивают резервирование питания и беспрерывную работу коммутатора при выходе из строя одного из блоков питания
Сквозной мониторинг каналов и соединений операторской сети на втором уровне (EFM 802.3ah OAM, 802.3ag CFM)
Поддержка 2048 статических VLAN для преднастройки пользовательских профилей
Неблокируемая архитектура обеспечивает обработку трафика на полной скорости интерфейсов
Широкий набор протоколов связующего дерева RSTP, MSTP, MRSTP
Одновременная обработка двух маркеров виртуальных локальных сетей QinQ – внутреннего, на уровне LAN (до 4094 виртуальных локальных сетей, максимально возможное число VLAN по стандарту 802.1Q), и внешнего, используемого на уровне региональной сети, позволяет обойти традиционные ограничения на число виртуальных сетей и предложить корпоративным пользователям высокоскоростные услуги L2 VPN. Функция Selective QinQ реализует анализ трафика на уровне отдельных портов коммутатора и его разнесение по отдельным VLAN и гарантирует защищенное предоставление широкополосных услуг связи домашним и корпоративным абонентам
Сетевая ОС ZyNOS и отличный опыт эксплуатации в крупных операторских сетях

Рекомендации к применению

Для объединения групп серверов в центрах обработки данных
Для агрегации и коммутации трафика на локальных и распределенных магистралях
Для агрегации трафика в операторских сетях на расстояниях до 80 км

Технические характеристики

Соответствие стандартам


• IEEE 802.3 10BASE-T Ethernet

• IEEE 802.3u 100BASE-TX Fast Ethernet

• IEEE 802.3ab 1000BASE-T Gigabit Ethernet

• IEEE 802.3z Fiber Gigabit Ethernet

• ANSI/IEEE 802.3 автоопределение скорости

• IEEE 802.3x контроль потоков данных

• IEEE 802.3ad объединение каналов LACP

• IEEE 802.3ah OAM

• IEEE 802.1ag CFM

• IEEE 802.1p приоритезация трафика

• IEEE 802.1Q виртуальные локальные сети VLAN

• IEEE 802.1d связующее дерево STP

• IEEE 802.1w быстрое связующее дерево RSTP

• IEEE 802.1s множество связующих деревьев MSTP

• IEEE 802.1x аутeнтификация пользоватeлeй

• IEEE 802.1ad VLAN Stacking (Q in Q)

  Интерфейс


• 12 SFP-слотов (3.3 В) из которых 4 совмещены с портами 1000BASE-T Ethernet RJ-45

• Консольный порт RS-232 DB-9

• Порт управления out-of-band RJ-45

• Блок сигнализации

  Скорость передачи данных


• Ethernet: 10 Мбит/с (полудуплексный режим), 20 Мбит/с (дуплексный режим)

• Fast Ethernet: 100 Мбит/с (полудуплексный режим), 200 Мбит/с (дуплексный режим)

• Gigabit Ethernet: 1000 Мбит/с (дуплексный режим)

  Сетевые кабели


• 10BASE-T: UTP/STP Кат.3, 4, 5 EIA/TIA-568 (100 м)

• 100BASE-TX: UTP/STP Кат. 5 EIA/TIA-568 (100 м)

• 1000BASE-T: UTP/STP Кат. 5 EIA/TIA-568 (100 м)


• Дуплексный/Полудуплексный режим Дуплексный и полудуплексный режимы для скоростей 10/100 Мбит/с

• Определение типа кабеля На всех портах автоматическое определение типа кабеля прямой/перекрещенный (MDI/MDIX)

  Производительность и управление


• Коммутационная матрица Неблокируемая коммутация с пропускной способностью 24 Гбит/с

• Скорость коммутации кадров 17.9 млн пак/с

• Прозрачная передача кадров jumbo frame Прозрачная передача кадров jumbo fram размером до 9216 байт

• Таблица MAC-адресов 16000 записей

• Буфер данных 1 Мбайт

• Способ коммутации C промежуточным хранением (store-and-forward)

• Приоритезация трафика 8 очередей приоритетов на порт 802.1p Алгоритм обработки очередей: SPQ, WRR, WFQ

  Виртуальные локальные сети VLAN


• На уровне портов

• По протоколу 802.1Q, 2048 статических и 4094 динамичеcких записей

• Групповая регистрация GVRP

• Private VLAN

• VLAN mapping


• VLAN Stacking Static Q in Q Selective Q in Q

• Объединение каналов Объединение каналов 802.3ad LACP, 6 групп в каждой до 8-ми портов

• Защита от сетевых петель Loop guard

• Построение связующего дерева Поддержка протоколов STP, RSTP, MSTP, MRSTP

• Ограничение скорости Ограничение скорости передачи данных на каждом порту с шагом 64 Кбит/с

• Параметры указания пиковой и гаратированной скорости передачи данных 2-rate-3-color

• Туннелирование L2PT , BPDU Transparency

• Аутeнтификация пользоватeлeй Аутeнтификация пользоватeлeй 802.1x на уровне портов

• Контроль доступа по МАС-адресу

• Фильтрация пакетов по МАС-адресам на каждом порту

• Привязка MAC-адреса к порту

• Ораничение количества MAC-адресов на каждом порту

• Безопасность IP source guard Static binding, DHCP snooping, ARP inspection

• Правила для ограничения скорости, фильтрации пакетов и зеркалирования портов Задание правил по протоколам 2-, 3-, 4-уровня на основе VLAN принадлежности, MAC-, IP-адреса отправителя и получателя, номера порта и протокола

• Многоадресная рассылка Обработка многоадресной рассылки (IGMP snooping v3), Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration), IGMP Thrtorrling

• Контроль широковещательных штормов Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)

  Управление


• Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств

• Консоль RS-232 (интерфейс командной строки)

• Телнет (интерфейс командной строки)

• Web-интерфейс

• SNMP V2c, V3

• RADIUS, TACACS+

• TFTP Клиент/Сервер

• Статический IP-адрес или клиент/ретранслятор DHCP

• Клиент/Сервер TFTP

• Безопасность управления SSL/SSHv2

• LLDP

  Агенты MIB


• RFC 1213 (SNMP MIB II)

• RFC 1155 (SMI)

• RFC 1157 (SNMP V1)

• RFC 1211 (SNMP V2 IP MIB)

• RFC 2012 (SNMP V2 TCP MIB)

• RFC 2013 (SNMP V2 UDP MIB)

• RFC 1493 (Bridge MIB)

• RFC 1643 (Ethernet MIB)

• RFC 1757 (4 группы RMON 1, 2, 3, 9)

• RFC 2674 (VLAN MIB)

• RFC 2863 (Interface MIB)

• RFC 2925 (Ping & Trace Route)

  Физические характеристики и условия окружающей среды


• Вес 4.4 кг

  Индикаторы


• На устройство: PWR (Питание), SYS (Загрузка), ALM (Тревога), BPS (Резервное питание)

• На порт 1000BASE-T: LK/ACT (Соединение/Активность)

• На SFP-слот 1000BASE-T: LK(Соединение), ACT (Активность)

• На порт MGMT: 10, 100 Мбит/с


• Габариты 440(Ш) мм x 225(Д) мм x 44.5(В) мм,

• Исполнение 19'/ 1U

• Электропитание AC: Внутренний источник питания от сети переменного тока 100 ... 240 В, 50/60 Гц, максимум 0.6 A , DC: -48 ... -60 В постоянного тока, максимум 0.75 A

• Слот для резервного источника питания BPS-120

• Потребляемая мощность Максимум 30 Вт

• Температура окружающей среды при работе 0 °C – 65 °C

• Температура окружающей среды при хранении -10 °C – 70 °C

• Рабочая влажность 10 % - 90 % (отсутствие конденсации)

• Электромагнитное излучение FCC Класс A, CE-EMC Класс А

• Нормативы безопасности UL, СSA, EN, IEC



  Требования



• Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с

• 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший

• 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший

• 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший

• Розетка питания 220 В переменного тока или -48 – -60 В постоянного тока



  Комплектация

• Коммутатор MGS-3712F

• Кабель питания

• Консольный кабель

• Руководство по установке

• Четыре самоприклеивающиеся резиновые ножки

• Монтажные скобы

• Гарантийный талон.
