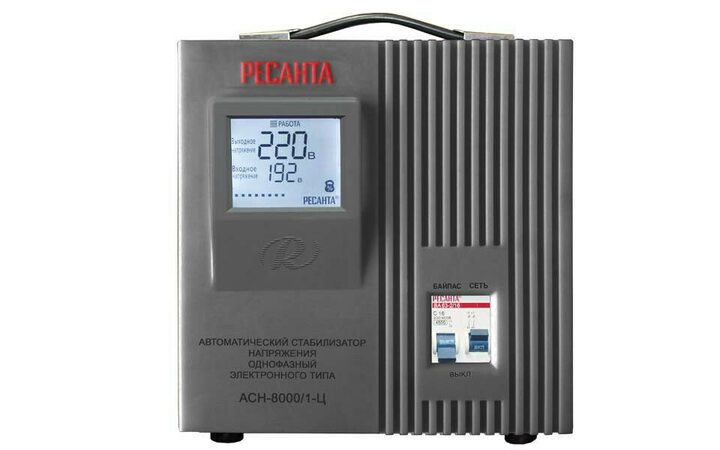

Ресанта АСН-8000/1-Ц

Стабилизатор напряжения Ресанта АСН 8000/1-Ц релейного типа предназначен для выравнивания входного напряжения и защиты приборов от перепадов напряжения с суммарной мощностью до 8 кВт. Работает с напряжением 220В с точностью до +/-8%. Устройство оснащено фильтрами сетевых помех, предотвращающими искажение частотной синусоиды, микропроцессорным управлением и цифровым индикатором напряжения, на котором отображаются параметры напряжения. Превышение пределов поддерживаемого входного напряжения автоматически отключает подачу питания. Прочный корпус защищает внутренние узлы аппарата от повреждений. Данный стабилизатор может обеспечивать стабильным питанием - телевизор, ресивер, DVD проигрыватель, кассовый аппарат, газовый котел.

Принцип действия

Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется 'релейный'.

Катушка в данном стабилизаторе разделена отводами на 4 части, каждый отвод подсоединён к своему реле (разница между реле до 30В). Регулировка происходит как бы перепрыгиванием с отвода на отвод, пропуская часть витков (осуществляется ступенчатая регулировка), за счёт этого погрешность выходного напряжения в данном стабилизаторе возрастает до 8%, т.е. 17,6В. Т.к. регулировка в данном стабилизаторе осуществляется путём переключения реле (реле имеет принцип выключателя), за счёт этого время регулировки в данном стабилизаторе минимально и составляет 20-35 мсек, т.е. менее 1 секунды.

Стабилизатор релейного типа за счет своего принципа работы позволяет моментально реагировать даже на самые значительные и частые изменения напряжения в сети и предотвратить выход оборудования из строя. Номинальная мощность при входящем напряжении 190В составляет 8000Вт. Количество фаз = 1.

Защита стабилизатора

- Защита от выхода напряжения за пределы рабочего диапазона стабилизатора (рабочий диапазон стабилизатора от 140 до 260 В).

- Термозащита (тепловая защита) позволяет выключиться стабилизатору при превышении его мощности нагрузки над мощностью самого устройства.

Преимущества стабилизатора

- Встроенные фильтры входных и выходных частотных помех,

- Автоматическое отключение питания при превышении предельного значения напряжения,

- Широкий диапазон поддерживаемого входного напряжения,

- При кратковременных перегрузках прибор не выключается, - Автоматическое включение при выравнивании напряжения в пределах рабочего диапазона,

- Микропроцессорное управление,

- Компактные габариты,

- Высокая скорость срабатывания защиты,

- LCD дисплей (жидкокристаллический),

- Индикаторы дисплея отображают все параметры защиты нагрузок стабилизатора, в том числе, входное/выходное напряжение, включение любой из защит, отображение величины напряжения стабилизатора. Также, на дисплее отображен обратный отсчет времени задержки,

- Время регулирования напряжения минимально и составляет менее 15 мсек. Т.е. менее 1 секунды,

- Мощный вентилятор для системы охлаждения,

- №1 на рынке России.

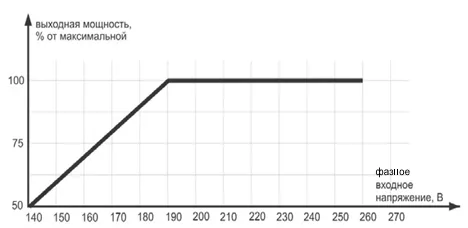

Стабилизатор Ресанта ACH-8000/1-Ц имеет мощность 8 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 4 кВт.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.



При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Описание индикаторов дисплея

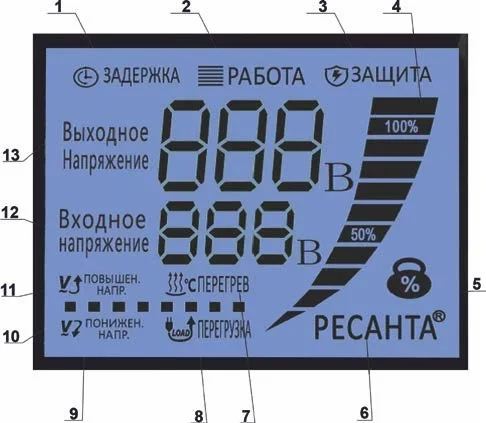

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.

1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
2. Работа - индикатор активен постоянно при включенном устройстве.
3. Защита - индикатор активен при срабатывании одной из защит.
4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
9. Пониженное напряжение - индикатор активен при выходном напряжении <202 в.=''>
10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
12. Входное напряжение - отображает входное напряжение.
13. Выходное напряжение - отображает выходное напряжение.

Комплект поставки

1. Однофазный цифровой настенный стабилизатор напряжения ACH-8000/1-Ц - 1 шт.
2. Кронштейн для монтажа на стене - 1 шт.
3. Инструкция по эксплуатации - 1 шт.
