Штиль SM180(6x30)
- Производитель: Штиль
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка

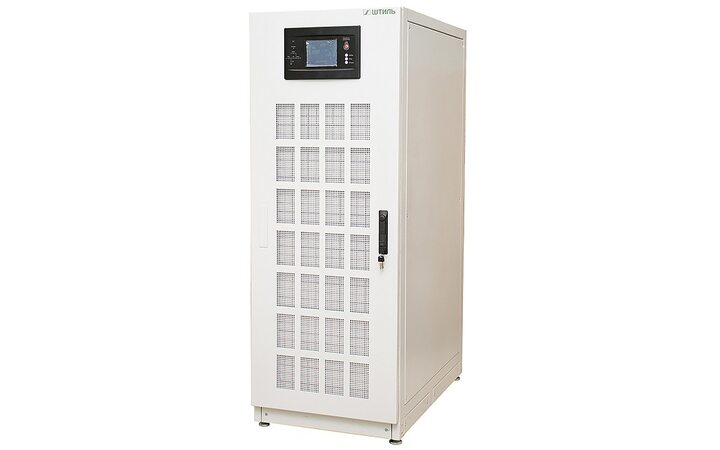

SM180 (6x30) представляет собой прочный металлический шкаф, в котором установлено шесть силовых модулей по 30 кВА /27 кВт и другие компоненты. Дверца шкафа имеет противопылевой фильтр.
Устройство поддерживает параллельную работу до 3-х блоков SM180, благодаря чему можно получить выходную мощность до 540 кВА / 486 кВт.
SM180 (6x30) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.
SM180 (6x30) в своей работе использует технологию двойного преобразования электроэнергии, которая обеспечивает:
Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.
Подключение
Подключение входной сети и электроприборов выполняется через шины.
Автономная работа
Модель SM180 (6x30) не имеет встроенных батарей. ИБП обеспечивает долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».
ИБП имеет встроенное зарядное устройство, ток которого устанавливается в диапазоне от 1 до 20% от мощности ИБП.
Панель управления
На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.
На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.
Защита
SM180 (6x30) имеет многоуровневую систему защиты от:
Централизованный электронный байпас служит для переключения питания нагрузки на входную сеть без прерывания её электроснабжения при перегрузке или выходе ИБП из строя.
Ручной технический байпас используется для сервисного обслуживания ИБП без прерывания питания подключенных электроприборов.
Средства мониторинга
SM180 (6x30) обладает функционалом для локального/удаленного мониторинга и управления.
Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.
Контроль работы ИБП осуществляется с помощью ПО Shut Down Manager или Shtyl Device Manager.
Устройство оснащено портом EPO для дистанционного аварийного отключения.
Превосходные технические характеристики
Функциональность
Высокая надежность
Энергоэффективность
Особенности трёхфазных ИБП
Комплектация:
- ИБП переменного тока SM180 (6x30) - 1 шт.
- Кабель последовательного интерфейса RS-232 1 м - 1 шт.
- Руководство по эксплуатации - 1 шт.
Общие
- Полная мощность, кВА: 180
- Активная мощность, кВт: 162
- Форм-фактор: шкафной (модульный)
- Топология: on-line (с двойным преобразованием)
- Страна производитель: Россия
Входные характеристики
- Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
- Совместимость с генератором: да
- Номинальное входное напряжение, В: 380/400/415
- Рабочий диапазон входного напряжения, В: 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
- Предельный диапазон входного напряжения, В: 228-478
- Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +10, +15, +20, +25 (значение по умолчанию: +15)
- Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -10, -15, -20, -30, -40 (значение по умолчанию: -20)
- Номинальная входная частота, Гц: 50/60
- Допустимый диапазон входной частоты, Гц: 40-70
- Входной коэффициент мощности: 0,99
- Плавный пуск: да
Выходные характеристики
- Тип выходного напряжения: трехфазное
- Номинальное выходное напряжение, В: 380/400/415 (трехфазное с общей нейтралью)
- Точность стабилизации выходного напряжения, %: 1,5 (0100% несбалансированная нагрузка)
- Форма выходного напряжения: чистая синусоида
- Выходной коэффициент мощности: 0,9
- Номинальная выходная частота, Гц: 50/60
- Точность стабилизации выходной частоты, %: 0,1
- Максимальный выходной ток одной фазы, А: 273
- Коэффициент нелинейных искажений выходного напряжения, %: <,1 при линейной нагрузке, <,6 при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (при работе в режиме on-line или от батарей): 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
- КПД в режиме работы от электросети, %: 99
- КПД в режиме on-line, %: 95
- КПД в автономном режиме, %: 95
- Переходная характеристика: <,5% для ступенчатой нагрузки (20%-80%-20%)
- Время восстановления после переходного процесса: <,30 мс для ступенчатой нагрузки (0%-100%-0%)
- Время переключения в автономный режим из режима on-line, мс: 0
- Время переключения в автономный режим из режима ECO, мс: переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
- Наличие встроенных батарей: нет
- Поддержка подключения внешних АБ: да
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 480 (240), диапазон одного плеча: 198~288
- Напряжение буферного заряда АБ, В/эл: 2,25 (диапазон выбора: 2,2-2,35)
- Напряжение выравнивания заряда АБ, В/эл: 2,4 (диапазон выбора: 2,3-2,45)
- Конечное напряжение разряда АБ, В/эл: 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
- Термокомпенсация заряда АБ: настраивается в пределах от 0 до 5 мВ/0С/эл
- Номинальная мощность заряда встроенного ЗУ: 10% от мощности ИБП (диапазон выбора: 1-20%)
- Номинальный ток по цепи АБ, А: 408
- Количество внешних АБ 12В, шт.: 40
- Емкость внешних АБ, Ач: зависит от требуемого времени автономной работы
- Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
- Холодный старт: да
- Срок службы АБ, лет: до 12 лет (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
- ЖК-дисплей: цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий
- Светодиодный дисплей: индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
- RS-232: да
- Ethernet: опция
- RS-485: да
- Сухие контакты: да
- Параллельная работа: до 3 шт. (опция)
- Интерфейс работы с ДГУ: да
Подключение
- Входная сеть: шины
- Нагрузка (выходные разъёмы): шины
- Завод кабелей: снизу
- Расстояние от задней стенки до стены или другого оборудования не менее, мм: 300
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, С: от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
- Диапазон температуры хранения, С: от -40 до +70
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Рабочая высота, м: до 3000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Импульсное перенапряжение по входу, кВ: не более 2 длительностью не более 50 мс
- Срок службы, лет: не менее 12
- Наработка на отказ, ч: не менее 100000
- Гарантийный срок, мес: 24
Механические характеристики
- Габаритные размеры ВхШхГ (без упаковки), мм: 1700х600х1115
- Масса, кг: 170
- Цвет корпуса: серый
