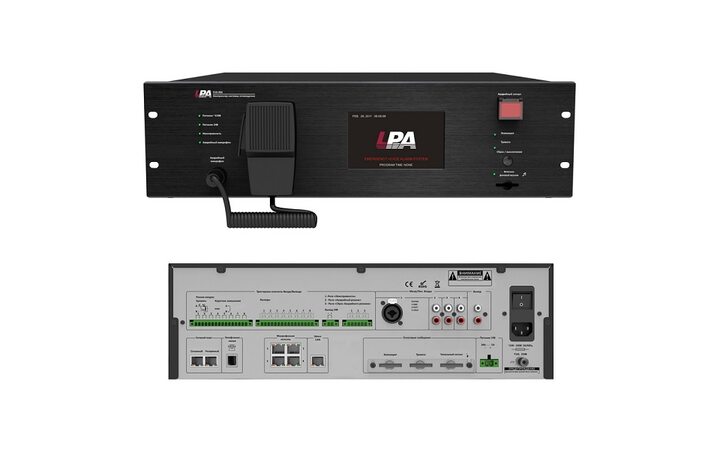

LPA-EVA-MA

Контроллер системы оповещения. Контроллер - это готовый цифровой технический комплекс, позволяющий решать любые задачи по организации интеллектуальных систем аварийного оповещения и эвакуации на объектах различных масштабов и конфигураций, независимо от их целевого назначения.

Выполненный в моноблочном корпусе, контроллер обладает богатым функционалом за сравнительно приемлемую стоимость. Устройство объединяет функции выдачи аварийной сигнализации и речевых объявлений в автоматическом и ручном режиме, а также фоновой музыкальной трансляции и громкой голосовой связи в дежурном режиме. Один LPA-EVA-MA решает спектр задач целого ряда функциональных блоков других производителей.

Особенности

• Ресурс контроллера позволяет вести контроль и мониторинг 312 зон оповещения.
• Возможность расширения емкости системы путем объединения 2 контроллеров, обеспечивая наращивание до 512 трансляционных зон.
• Управление всем оборудованием системы LPA-EVA.
• 8 триггерных входов и 8 триггерных выходов для управления исполнительными устройствами и системами; переключение режимов "сухой контакт" или "открытый коллектор"; максимальная конфигурация системы поддерживает до 592 программируемых входов и 592 выходов.
• Мониторинг системы и диагностика работоспособности оборудования в режиме реального времени.
• Возможность выбора всех зон, группы зон или отдельной зоны с функцией независимой регулировки уровня громкости.
• Визуальная и акустическая индикация состояния линий.
• 4 слота (1 - на фронтальной панели) для чтения экстренных сообщений с SD-карт.
• До 100 аудиофайлов формата MP3/WMA на всех картах памяти вместе.
• Функции оперативной трансляции объявлений со встроенного или внешнего микрофона, а также с линейного входа. Запуск записанного сообщения по управляющему сигналу типа «сухой контакт» или импульсом +24В от внешних систем управления (ОПС, АСУ, СКУД и т. д.).
• Встроенный высокочувствительный тангентный микрофон, закрепленный на передней панели, для оперативной передачи команд и объявлений.
• 4 линейных входа для подключения внешних источников сигнала, 1 из которых является универсальным, поддерживающим подключение микрофона с автоматическим определением типа источника.
• Поддержка до 4 микрофонных консолей одновременно; подключение по шине RS-485 кабелем типа "витая пара" на расстоянии до 600 м.
• Интерфейс CAN для подсоединения зарядного устройства LPA-EVA-BC или устройства записи LPA-EVA-RC.
• Системные приоритеты.
• Гибкое взаимодействие с другими подсистемами управления и контроля.
• Телефонный интерфейс для подключения линии PSTN для дистанционного управления экстренными сообщениями по телефонной сети. Функция реакции на входящий телефонный вызов.
• Простота настройки и эксплуатации благодаря встроенному сенсорному LCD-дисплею диагональю 5''.
• Журнал на 1000 событий на FLASH-памяти.
• Поддержка расписаний трансляции.
• Кнопочный переключатель аварийного режима работы.
• Программирование контроллера с помощью ПК и специализированного ПО.
• Надежный металлический корпус совместим с коммуникационными стойками типоразмера 19''.
• Занимаемая высота в шкафу - 4U.
• Уникальная возможность резервирования электропитания всей системы с помощью внешнего банка АКБ благодаря встроенному зарядному устройству 24 VDC.
• Питание блока от сети 220 VAC.

Технические характеристики

Электротехнические параметры переменного тока

• Рабочее напряжение AC ~220 В, 50 Гц
• Максимальный ток Менее 0,2 А
• Характеристика предохранителя 250 В / 1 А
• Мощность 36 Вт

Электротехнические параметры постоянного тока

• Рабочее напряжение DC 24 В, ±20%
• Максимальный ток 1.5А

Аварийный микрофон

• Чувствительность 5 мВ
• Импеданс 600 Ω

Линейный вход

• Искажение <1% (номинальная выходная мощность), 1 кГц
• Частотная характеристика 80 Гц – 20 кГц
• Чувствительность 350 мВ
• Импеданс 10 kΩ
• Соотношение сигнал / шум > 70 дБ

Выход для записи

• Искажение <1% (номинальная выходная мощность), 1 кГц
• Чувствительность 200 мВ
• Соотношение сигнал / шум > 70 дБ

Управляющие выходы

• Выход реле неисправности системы Короткое замыкание, нет напряжения
• Реле выходного сигнала АПС Короткое замыкание, нет напряжения
• Программируемый выход 8 реле Короткое замыкание, нет напряжения
• Программируемый выход 24В мощность + 24V DC, 1A

8 программируемых триггерных входов

• Уровень До 3,3
• Режим короткого замыкания Нет напряжения, короткое замыкания

Входной сигнал АПС

• Вход пожарного сигнала Длительностью ≥0.5сек., нет напряжения

Голосовые сообщения

• Формат данных MP3 или WMA формат
• Тип хранения SD card
• Количество сообщений 65535 (программируется до 255)
• Время хранения > 10 лет

Журнал событий

• Формат данных HEX (шестнадцатиричная)
• Тип хранения Nano Flash
• Количество сообщений 1000
• Время хранения > 10 лет

Физические параметры

• Монтаж Настольный или 19” исполнение
• Цвет Черный
• Рабочая температура +5°C…+40°C
• Влажность <95%.
